Mô hình trang bị điện máy công cụ

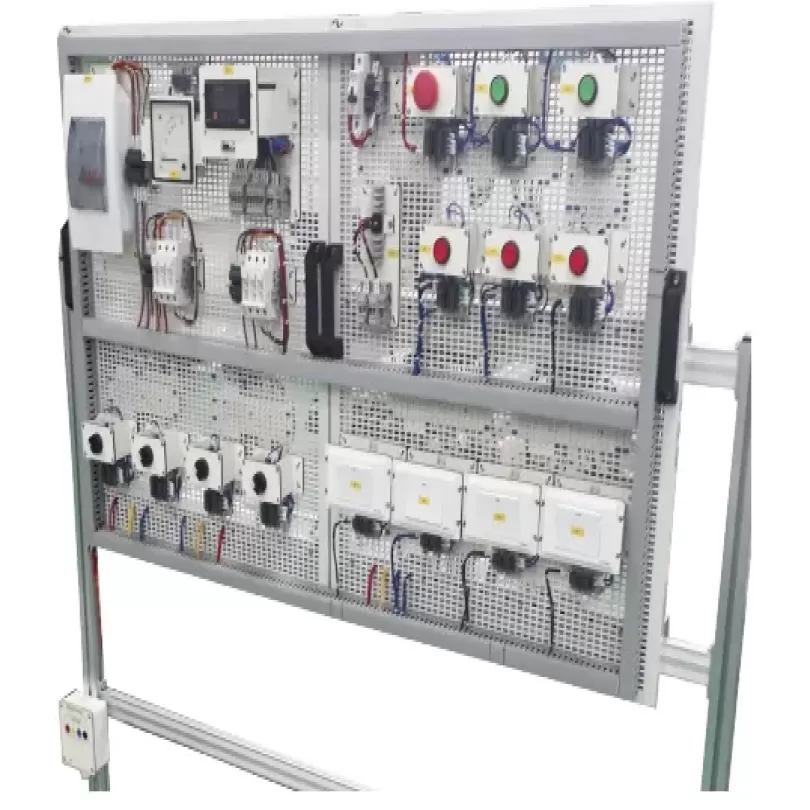

Mô hình trang bị điện máy khoan 2A55    TP.K2A55E
- Xuất xứ: Việt Nam
I. Thông số chung
- Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Thiết bị được lắp đặt trên đế chuyên dụng:
+ Chất liệu đế gá: Nhôm hợp kim, được xử lý chống xước bề mặt.
+ Kiểu gá lắp: Cơ cấu tự giữ cụm module lên panel thực hành, thuận tiện thao tác gá lắp.
- Mặt module: Chất liệu phủ chống xước, chống lóa, phù hợp cho đào tạo giảng dạy.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Nắp bịt nhựa 2 đầu module: Nhựa đúc nguyên khối.
- các ngõ vào ra của thiết bị chính của từng module được đưa ra cầu đấu trung gian nhằm giảm thiểu tối đa thao tác người dùng trên thiết bị chính gây hỏng hóc thiết bị.
- Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
- Kết nối mạng Ethernet, Wifi với máy tính
- Giao tiếp OPC server - client
- Khả năng kết nối: Lên tới 30 bộ thực hành
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Thực hành kéo thả, đấu nối và mô phỏng mạch điện sử dụng phần mềm Automation Studio.
- Tương tác thiết bị trên phần mềm Automation Studio với thiết bị phần cứng thực tế thông qua OPC
- Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế được đồng bộ lên phần mềm.
 + Các phần mềm nêu trên chưa bao gồm trong bộ thiết bị này
II. Nội dung đào tạo
- Tìm hiểu công dụng, cấu tạo và nguyên lý hoạt động của các khí cụ điện trong mạch điện máy khoan
- Tính chọn được một số khí cụ điện thông dụng theo yêu cầu kỹ thuật cụ thể (cầu dao, cầu chì, CB, contactor, ...) trong trường hợp đơn giản.
- Lắp đặt, vận hành các khí cụ điện phổ thông
- Lắp đặt các mạch điện công nghiệp
- Thực hành lắp mạch và vận hành mạch máy khoan 2A55
- Thực hành tìm và khắc phục các lỗi thường gặp ở các khí cụ điện trong mạch điện máy khoan
III. Danh mục các module:
 - 02 Panel chuyên dụng cho lắp đặt điện
 - 01 Module đào tạo động cơ xoay chiều (đông cơ 1pha 0.3kW)
 - 02 Module đào tạo động cơ xoay chiều(động cơ 3P-0,75kW)
 - 02 Module đào tạo động cơ xoay chiều (động cơ 3P-0,55kW)
 - 01 Module đào tạo lắp đặt atomat (loại aptomat chống dòng rò 3pha)
 - 01 Module đào tạo lắp đặt atomat (3 pha)
 - 02 Module đào tạo lắp đặt atomat (1 pha)
 - 06 Module đào tạo lắp đặt contactor
 - 02 Module đào tạo lắp đặt rơ le nhiệt
 - 01 Module đào tạo lắp đặt rơle trung gian
 - 01 Module đào tạo lắp đặt nút ấn (Nút nhấn nhả màu xanh)
 - 01 Module đào tạo lắp đặt nút ấn (Nút nhấn nhả màu đỏ)
 - 01 Module đào tạo lắp đặt nút ấn (Nút dừng khẩn)
 - 02 Module đào tạo lắp đặt công tắc (loại công tắc hành trình)
 - 01 Module đào tạo lắp đặt đèn báo
 - 01 Module đào tạo lắp đặt đèn chiếu sáng
 - 01 Module đào tạo lắp đặt công tắc (chuyển mạch 2 vị trí)
 - 01 Module đào tạo lắp đặt cầu chì
 - 03 Module đào tạo lắp đặt công tắc (loại chuyển mạch 3 vị trí)
 - 01 Module đào tạo đồng hồ đo điện áp xoay chiều
 - 01 Module đào tạo chuyển mạch (volt)
 - 01 Module đào tạo đồng hồ đo dòng điện xoay chiều
 - 01 Module đào tạo chuyển mạch (chuyển mạch Ampere )
 - 03 Module đào tạo biến dòng
 - 01 Bộ phụ kiện
 - 01 Bộ tài liệu thực hành
IV. Thông số kỹ thuật:
1. Panel chuyên dụng cho lắp đặt điện    -
- Kích thước : 728x651x112 mm (DxRxC)
- Tấm panel được làm từ CT3 đột lỗ, sơn tĩnh điện.
- Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt
- Ray nhôm profile có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick-fix) của module
2. Module đào tạo động cơ xoay chiều (đông cơ 1pha 0.3kW)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại động cơ: Động cơ không đồng bộ 1 pha roto lồng sóc.
- Điện áp: 220VAC/50Hz.
- Dòng điện: 2.2A.
- Công suất: 0.3kW.
- Tốc độ: 1420 vòng/phút.
3. Module đào tạo động cơ xoay chiều(động cơ 3P-0,75kW)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại động cơ: Roto lồng sóc
- Điện áp định mức:  đấu Y là 380VAC/50Hz, đấu D là 220VAC/50Hz
- Tốc độ định mức: 1446v/p
- Chất liệu vỏ: Gang
- Công suất: 0.75kW
4. Module đào tạo động cơ xoay chiều (động cơ 3P-0,55kW)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại động cơ: Động cơ không đồng bộ 3 pha rotor lồng sóc.
- Công suất: 0,55kW.
- Điện áp định mức ∆/Y: 220/380VAC.
- Tốc độ định mức: 1440 vòng/phút.
- Tần số: 50Hz.
5. Module đào tạo lắp đặt atomat (loại aptomat chống dòng rò 3 pha)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Aptomat chống dòng rò 3 pha
- Số cực: 4 cực
- Dòng điện định mức: 25A
- Dòng rò định mức: 30mA
- Điện áp định mức: 400VAC/50-60Hz
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
6. Module đào tạo lắp đặt atomat (3 pha)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Số cực: 3 cực
- Dòng điện định mức Ics: 16A
- Dòng cắt Icu: 6kA (ở 400VAC)
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
7. Module đào tạo lắp đặt atomat (1 pha)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Điện áp: 240VAC.
- Dòng điện định mức: 16A.
- Dòng cắt: 6kA.
- Tự động bảo vệ quá tải, ngắn mạch.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
8. Module đào tạo lắp đặt contactor    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Điện áp cuộn hút: 220V/50Hz.
- Dòng điện định mức: 12A
- Loại tiếp điểm: Đồng.
- Số tiếp điểm phụ: 02 tiếp điểm NO, 02 tiếp điểm NC.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
9. module đào tạo rơ le nhiệt    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Dải điều chỉnh dòng bảo vệ: 1.6 ~ 2.5A.
- Chế độ reset: Tự động hoặc bằng tay.
- Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
10. Module đào tạo lắp đặt rơle trung gian    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Điện áp định mức cuộn hút : 220VAC/50Hz
- Định mức tiếp điểm : 3A/250VAC hoặc 3A/30VDC
- Số tiếp điểm rơ le : 2NO - 2NC
- Kiểu chị thị trạng thái đóng cắt: Đèn led
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
11. Module đào tạo lắp đặt nút ấn (Nút nhấn nhả màu xanh)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại nút ấn: 04 Nút ấn nhả
- Màu sắc: Màu xanh
- Kích thước: Phi 16 mm
- Tiếp điểm: 1NO, 1NC, 3A/250VAC
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
12. Module đào tạo lắp đặt nút ấn (Nút nhấn nhả màu đỏ)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại nút ấn: 02 Nút ấn nhả
- Màu sắc: Màu đỏ
- Kích thước: Phi 16 mm
- Tiếp điểm: 1NO, 1NC, 3A/250VAC
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
13. Module đào tạo lắp đặt nút ấn (nút dừng khẩn)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại nút ấn: Nút dừng khẩn
- Màu sắc: Màu đỏ
- Kích thước: Phi 22mm
- Tiếp điểm: 1NO, 1NC
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
14. Module đào tạo lắp đặt công tắc (loại công tắc hành trình)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Kiểu tác động: Tác động cơ, cơ cấu con lăn - đòn bẩy
- Tần số tác động điện: 20 lần / phút
- Tần số tác động cơ: 120 lần / phút
- Dòng định mức: 6A/250VAC.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
15. Module đào tạo lắp đặt đèn báo    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Màu sắc: Đỏ,vàng, xanh
- Kích thước: Phi 16 mm
- Điện áp định mức: 220VAC
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
16. Module đào tạo lắp đặt đèn chiếu sáng    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Module bao gồm 01 đèn sợi đốt được gắn kèm đui.
- Kiểu đui đèn: E27.
- Điện áp định mức: 220VAC/50Hz.
- Công suất bóng: 25W.
17. Module đào tạo lắp đặt công tắc (chuyển mạch 2 vị trí)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Chuyển mạch 2 vị trí
- Kích thước: 16mm
- Tiếp điểm: 1NO-1NC
- Góc chuyển: 90 độ
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
18. Module đào tạo lắp đặt cầu chì    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Số nhánh: 03 nhánh.
- Dòng điện định mức: 10A.
19. Module đào tạo lắp đặt công tắc (loại chuyển mạch 3 vị trí)    -
- Chuyển mạch 3 vị trí
- Kích thước: mm
- Tiếp điểm: 2NO
- Góc chuyển: 45 độ
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
20. Module đào tạo đồng hồ đo điện áp xoay chiều    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Nguồn cấp: 220VAC/50Hz.
- Dải đo: 0 ~ 600VAC.
- Kiểu chỉ thị: Số (Led 7 thanh).
- Đầu ra: 0 ~ 10V
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
21. Module đào tạo chuyển mạch (volt)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Chuyển mạch có 7 vị trí: RS,ST,TR,RN,SN,TN,0.
- Tín hiệu vào: 3 pha + N
- Tín hiệu ra: V1, V2 sử dụng cho đồng hồ Volt
- Giới hạn tiếp điểm: 10A/220VAC.
- Góc chuyển chế độ: 45 độ
22. Module đào tạo đồng hồ đo dòng điện xoay chiều    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Nguồn cấp: 220VAC/50Hz.
- Dải đo: 0 ~ 10A AC.
- Kiểu chỉ thị: Số (Led 7 thanh).
- Đầu ra: 0 ~ 10V
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
23. Module đào tạo chuyển mạch (chuyển mạch Ampere )    -
- Đặc tính kĩ thuật:
+ Chuyển mạch có 4 vị trí: 0,R,S,T
+ Tín hiệu vào: 3 pha- N
+ Tín hiệu ra: A1, A2 sử dụng cho đồng hồ Ampe
+ Giới hạn tiếp điểm: 10A/220VAC.
- Mạch điện tử:
+ Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối
- Khối đế thiết bị:
+ Chất liệu: Nhôm hợp kim đã được xử lý chống xước
+ Nắp bịt nhựa 2 đầu module bằng nhựa đúc nguyên khối
+ Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
24. Module đào tạo biến dòng    -
- Tỷ số biến dòng: 10/5A.
- Số đầu vào đo lường: 01 đầu
- Nguyên lý hoạt động: điện - từ trường
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối đế thiết bị: Chất liệu nhôm hợp kim đã được xử lý chống xước; kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
26. Bộ phụ kiện    -
27. Bộ tài liệu thực hành    -
28. Bàn thực hành điện công nghiệp    -
- Kích thước: 1493 x 760 x 1705mm(DxRxC).
- Tiêu chuẩn
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Mặt bàn:
   + Kích thước: 1493 x 760 x 25 mm (DxRxC).
   + Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
- Khung đỡ mặt bàn:
   + Kích thước: 1488 x 610 x 1705mm (DxRxC).
   + Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
- Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
   + Số tầng: 02 tầng.
   + Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
   + Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.

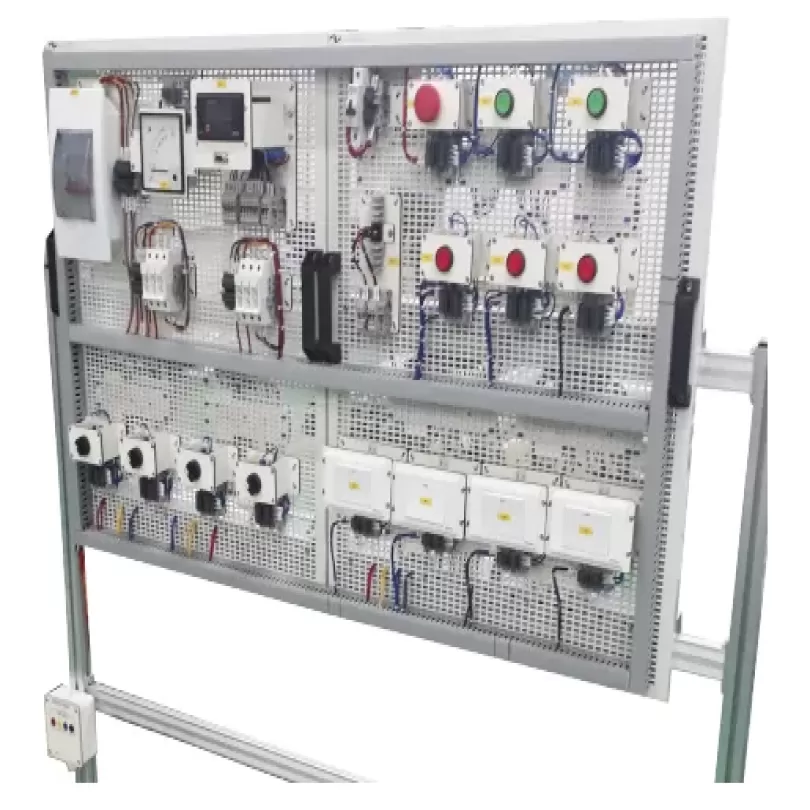

Mô hình trang bị điện máy mài 3A161    TP.3A161E
- Xuất xứ: Việt Nam
I. Thông số chung
- Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Thiết bị được lắp đặt trên đế chuyên dụng:
+ Chất liệu đế gá: Nhôm hợp kim, được xử lý chống xước bề mặt.
+ Kiểu gá lắp: Cơ cấu tự giữ cụm module lên panel thực hành, thuận tiện thao tác gá lắp.
- Mặt module: Chất liệu phủ chống xước, chống lóa, phù hợp cho đào tạo giảng dạy.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Nắp bịt nhựa 2 đầu module: Nhựa đúc nguyên khối.
- các ngõ vào ra của thiết bị chính của từng module được đưa ra cầu đấu trung gian nhằm giảm thiểu tối đa thao tác người dùng trên thiết bị chính gây hỏng hóc thiết bị.
- Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
- Kết nối mạng Ethernet, Wifi với máy tính
- Giao tiếp OPC server - client
- Khả năng kết nối: Lên tới 30 bộ thực hành
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Thực hành kéo thả, đấu nối và mô phỏng mạch điện sử dụng phần mềm Automation Studio.
- Tương tác thiết bị trên phần mềm Automation Studio với thiết bị phần cứng thực tế thông qua OPC
- Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế được đồng bộ lên phần mềm.
 + Các phần mềm nêu trên chưa bao gồm trong bộ thiết bị này
II. Nội dung đào tạo
- Tìm hiểu công dụng, cấu tạo và nguyên lý hoạt động của các khí cụ điện trong mạch điện máy công cụ
- Tính chọn được một số khí cụ điện thông dụng theo yêu cầu kỹ thuật cụ thể (cầu dao, cầu chì, CB, contactor, ...) trong trường hợp đơn giản.
- Lắp đặt, vận hành các khí cụ điện phổ thông
- Lắp đặt mạch điện công nghiệp
- Thực hành lắp mạch và vận hành mạch máy mài 3A161
- Thực hành tìm và khắc phục các lỗi thường gặp ở các khí cụ điện trong mạch máy công cụ
III. Danh mục các module:
 - 02 Panel chuyên dụng cho lắp đặt điện
 - 01 Module đào tạo động cơ xoay chiều(động cơ 3P-0,75kW)
 - 02 Module đào tạo động cơ xoay chiều (động cơ 3P-0,37kW)
 - 01 Module đào tạo động cơ một chiều(kích từ độc lập)
 - 01 Module đào tạo lắp đặt atomat (loại aptomat chống dòng rò 3pha)
 - 01 Module đào tạo lắp đặt atomat (3 pha)
 - 01 Module đào tạo lắp đặt atomat (1 pha)
 - 05 Module đào tạo lắp đặt contactor
 - 03 Module đào tạo lắp đặt rơ le nhiệt
 - 01 Module đào tạo lắp đặt rơle trung gian
 - 03 Module đào tạo lắp đặt nút ấn (Nút nhấn nhả màu xanh, màu đỏ)
 - 01 Module đào tạo lắp đặt nút ấn (Nút dừng khẩn)
 - 04 Module đào tạo lắp đặt công tắc (loại công tắc hành trình)
 - 01 Module đào tạo lắp đặt đèn báo
 - 02 Module đào tạo lắp đặt công tắc (chuyển mạch 2 vị trí)
 - 02 Module đào tạo lắp đặt cầu chì
 - 01 Module đào tạo máy biến áp
 - 02 Module đào tạo lắp đặt chỉnh lưu cầu
 - 01 Module đào tạo encoder
 - 01 Module đào tạo đồng hồ đo tốc độ
 - 01 Module đào tạo đồng hồ đo điện áp xoay chiều
 - 01 Module đào tạo chuyển mạch (volt)
 - 01 Module đào tạo đồng hồ đo dòng điện xoay chiều
 - 01 Module đào tạo chuyển mạch (Ampe)
 - 03 Module đào tạo biến dòng
 - 01 Bộ phụ kiện
 - 01 Bộ tài liệu thực hành
IV. Thông số kỹ thuật:
1. Panel chuyên dụng cho lắp đặt điện    -
- Kích thước : 728x651x112 mm (DxRxC)
- Tấm panel được làm từ CT3 đột lỗ, sơn tĩnh điện.
- Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt
- Ray nhôm profile có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick-fix) của module
2. Module đào tạo động cơ xoay chiều(động cơ 3P-0,75kW)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại động cơ: Roto lồng sóc
- Điện áp định mức:  đấu Y là 380VAC/50Hz, đấu D là 220VAC/50Hz
- Tốc độ định mức: 1446v/p
- Chất liệu vỏ: Gang
- Công suất: 0.75kW
3. Module đào tạo động cơ xoay chiều (động cơ 3P-0,37kW)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại động cơ: Động cơ không đồng bộ 3 pha rotor lồng sóc.
- Công suất: 0,37kW.
- Điện áp định mức ∆/Y: 220/380VAC.
- Tốc độ định mức: 1418 vòng/phút.
- Tần số: 50Hz.
4. Module đào tạo động cơ một chiều (kích từ độc lập)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại động cơ: Động cơ 1 chiều kích từ độc lập.
- Điện áp phần ứng: 220VDC.
- Điện áp kích từ: 220VDC.
- Công suất: 0,75kW.
- Tốc độ: 3000 vòng/phút.
- Đầu trục động cơ có gắn khớp nối
5. Module đào tạo lắp đặt atomat (loại aptomat chống dòng rò 3 pha)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Aptomat chống dòng rò 3 pha
- Số cực: 4 cực
- Dòng điện định mức: 25A
- Dòng rò định mức: 30mA
- Điện áp định mức: 400VAC/50-60Hz
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
6. Module đào tạo lắp đặt atomat (3 pha)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Số cực: 3 cực
- Dòng điện định mức Ics: 16A
- Dòng cắt Icu: 6kA (ở 400VAC)
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
7. Module đào tạo lắp đặt atomat (1 pha)    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Điện áp: 240VAC.
- Dòng điện định mức: 16A.
- Dòng cắt: 6kA.
- Tự động bảo vệ quá tải, ngắn mạch.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
8. Module đào tạo lắp đặt contactor    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Điện áp cuộn hút: 220V/50Hz.
- Dòng điện định mức: 12A
- Loại tiếp điểm: Đồng.
- Số tiếp điểm phụ: 02 tiếp điểm NO, 02 tiếp điểm NC.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
9. module đào tạo rơ le nhiệt    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Dải điều chỉnh dòng bảo vệ: 1.6 ~ 2.5A.
- Chế độ reset: Tự động hoặc bằng tay.
- Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
10. Module đào tạo lắp đặt rơle trung gian    -
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- 02 Rơ le trung gian
- Điện áp định mức cuộn hút : 220VAC/50Hz
- Định mức tiếp điểm : 3A/250VAC hoặc 3A/30VDC
- Số tiếp điểm rơ le : 2NO - 2NC
- Kiểu chị thị trạng thái đóng cắt: Đèn led
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không d&am
