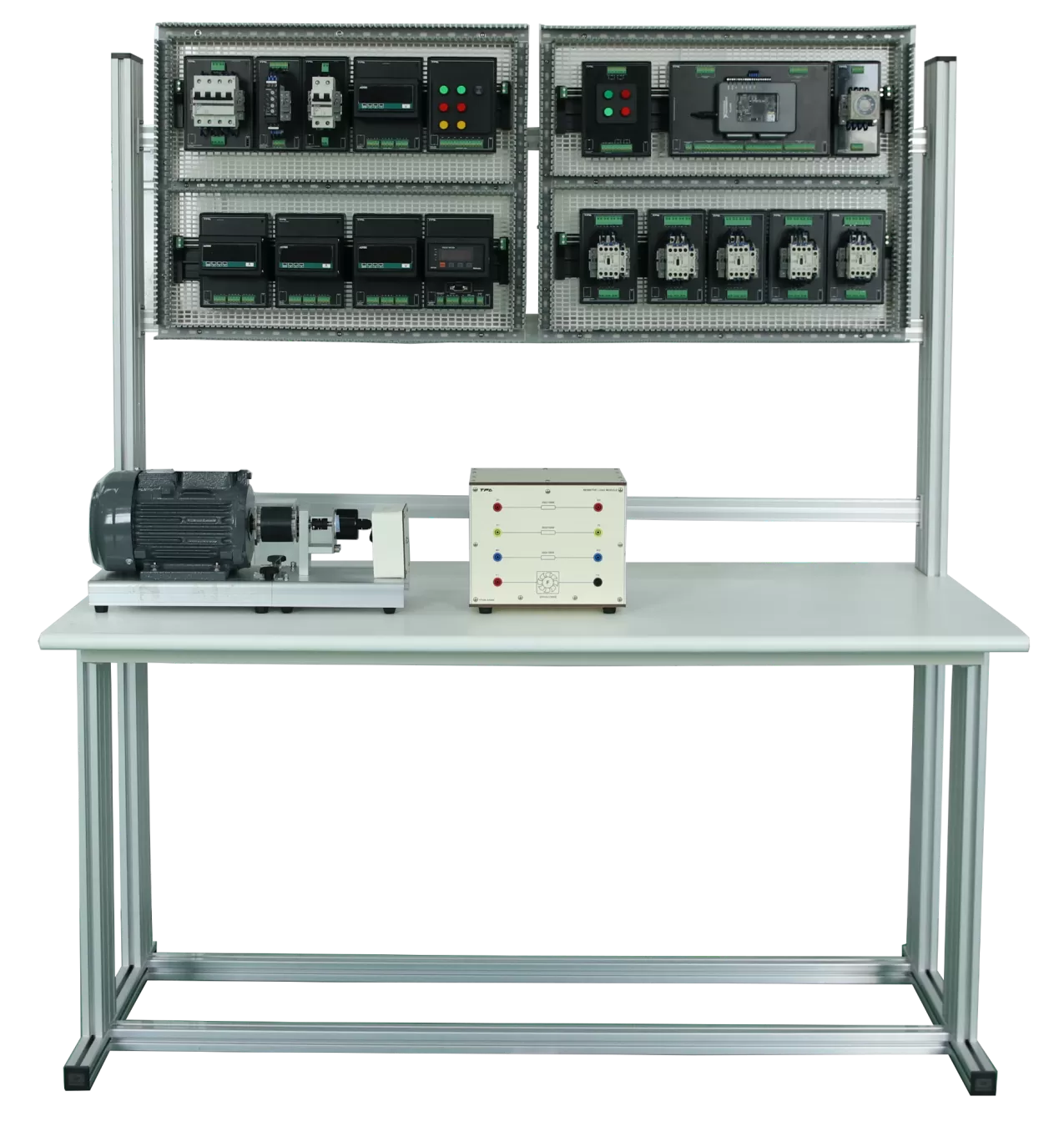

Bàn thực hành trang bị điện

- Xuất xứ: Việt Nam
I. Thông số chung
- Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Thiết bị được lắp đặt trên đế chuyên dụng:
+ Chất liệu đế gá: Nhôm hợp kim, được xử lý chống xước bề mặt.
+ Kiểu gá lắp: Cơ cấu tự giữ cụm module lên panel thực hành, thuận tiện thao tác gá lắp.
- Mặt module: Chất liệu phủ chống xước, chống lóa, phù hợp cho đào tạo giảng dạy.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Nắp bịt nhựa 2 đầu module: Nhựa đúc nguyên khối.
- các ngõ vào ra của thiết bị chính của từng module được đưa ra cầu đấu trung gian nhằm giảm thiểu tối đa thao tác người dùng trên thiết bị chính gây hỏng hóc thiết bị.
- Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
- Kết nối mạng Ethernet, Wifi với máy tính
- Giao tiếp OPC server - client
- Khả năng kết nối: Lên tới 30 bộ thực hành
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Thực hành kéo thả, đấu nối và mô phỏng mạch điện sử dụng phần mềm Automation Studio.
- Tương tác thiết bị trên phần mềm Automation Studio với thiết bị phần cứng thực tế thông qua OPC
- Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế được đồng bộ lên phần mềm.
II. Nội dung đào tạo
- Tính toán chọn thiết bị, thiết kế và mô phỏng mạch điện trên phần mềm Automation Studio
- Đấu nối thiết bị phần cứng, tương tác thu thập trạng thái phần cứng đồng bộ lên phần mềm
- Thực hành lắp mạch điện khởi động và dừng động cơ KĐB 3 pha rôto lồng sóc bằng khởi động từ đơn.
- Thực hành lắp mạch điện khởi động động cơ KĐB 3 pha rôto lồng sóc bằng phương pháp đổi nối sao - tam giác (điều khiển bằng tay)
- Thực hành lắp mạch điện khởi động động cơ KĐB 3 pha rôto lồng sóc bằng phương pháp đổi nối sao - tam giác (điều khiển tự động).
- Thực hành lắp mạch điện điều khiển động cơ KĐB 3 pha rôto lồng sóc kết hợp đảo chiều quay và mở máy bằng phương pháp đổi nối sao tam giác.
- Thực hành lắp đặt mạch điện khởi động động cơ KĐB 3 pha rôto lồng sóc qua điện kháng.
- Thực hành lắp mạch điện khởi động động cơ KĐB 3 pha rôto lồng sóc bằng khởi động từ đơn, khi dừng có hãm động năng
- Thực hành lắp mạch điện khởi động động cơ KĐB 3 pha rôto lồng sóc bằng phương pháp đổi nối sao-tam giác, khi dừng có hãm động năng.
- Thực hành lắp mạch điện điều khiển động cơ KĐB 3 pha rôto lồng sóc quay 2 chiều có bảo vệ quá tải, ngắn mạch.
- Thực hành lắp mạch điện điều khiển động cơ KĐB 3 pha rôto lồng sóc quay 2 chiều có bảo vệ quá tải, bảo vệ mất pha, bảo vệ thấp áp và quá áp.
- Thực hành lắp mạch điện điều khiển động cơ KĐB 3 pha rôto lồng sóc quay 2 chiều có bảo vệ quá tải, bảo vệ mất pha, bảo vệ thấp áp và quá áp, quá dòng.
- Thực hành lắp mạch điện điều khiển động cơ KĐB 3 pha rôto lồng sóc quay 2 chiều có khống chế thời gian khi đảo chiều.
- Thực hành mạch điện điều khiển động cơ KĐB 3 pha rô to lồng sóc quay 2 chiều có hãm động năng trước lúc đảo chiều.
- Thực hành lắp mạch điện điều khiển 2 động cơ KĐB 3 pha rô to lồng sóc.
- Thực hành lắp đặt mạch điện điều khiển đổi chiều quay động cơ KĐB 3 pha rô to lồng sóc có giới hạn hành trình.
- Thực hành lắp đặt mạch điện điều khiển bằng tay động cơ không đồng bộ 3 pha 2 cấp tốc độ D/YY
- Thực hành lắp đặt mạch điện điều khiển tự động tốc độ động cơ không đồng bộ 3 pha 2 cấp tốc độ D/YY.
- Thực hành lắp mạch điện điều khiển động cơ KĐB 1 pha quay 2 chiều dùng khởi động từ kép.
- Thực hành lắp đặt mạch điện điều khiển tự động đổi chiều chuyển động động cơ không đồng bộ 1 pha rô to lồng sóc có giới hạn hành trình.
- Thực hành lắp đặt mạch điện điều khiển 02 động cơ không đồng bộ 3 pha rôto lồng sóc khởi động trình tự.
- Thực hành lắp đặt mạch điện điều khiển 02 động cơ không đồng bộ 3 pha rôto lồng sóc khởi động và dừng theo trình tự.
III. Danh mục thiết bị
- 01 Module đào tạo Aptomat một pha
- 01 Module đào tạo Aptomat ba pha
- 01 Module đào tạo động cơ xoay chiều (Loại KDB 1 pha roto lồng sóc)
- 01 Module đào tạo động cơ xoay chiều (Loại KĐB 3 pha rôto lồng sóc 2 cấp tốc)
- 01 Module đào tạo động cơ xoay chiều (Loại KĐB 3 pha rôto lồng sóc Y/D - 380/220V)
- 01 Module đào tạo động cơ xoay chiều (Loại KĐB 3 pha rôto lồng sóc Y/D - 660/380V)
- 02 Module đào tạo công tắc (hành trình)
- 06 Module đào tạo Contactor
- 02 Module đào tạo nút ấn
- 01 Module đào tạo cuộn kháng khởi động động cơ
- 01 Module đào tạo đèn báo
- 01 Module đào tạo điện trở hãm 3 nhánh
- 01 Module đào tạo máy biến áp
- 01 Module cầu chỉnh lưu cầu (1 pha)
- 01 Module đào tạo rơ le điện áp
- 01 Module đào tạo rơ le dòng điện
- 02 Module đào tạo rơ le nhiệt
- 02 Module đào tạo rơle trung gian (220VAC)
- 03 Module đào tạo rơle thời gian
- 01 Module đào tạo đồng hồ đo điện áp xoay chiều
- 01 Module đào tạo đồng hồ đo dòng điện xoay chiều chiều
- 01 Module đào tạo chuyển mạch (chuyển mạch volt )
- 01 Module đào tạo chuyển mạch (chuyển mạch Ampere )
- 01 Module đào tạo lắp đặt nút ấn (nút dừng khẩn )
- 02 Panel chuyên dụng cho lắp đặt điện
- 01 Bộ phụ kiện thực hành
- 01 Bộ tài liệu kỹ thuật
- 01 Bàn thực hành điện công nghiệp
- 01 Phần mềm Automation Studio
IV. Thông số kỹ thuật chi tiết
1. Module đào tạo Aptomat 1 pha
- Tiêu chuẩn:
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
- Aptomat 1 pha.
- Số cực: 2 cực.
- Dòng điện định mức: 20A.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
2. Module đào tạo Aptomat 3 pha
- Tiêu chuẩn:
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
- Aptomat 3 pha.
- Số cực: 4 cực.
- Dòng điện định mức : 32A.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
3. Module đào tạo động cơ xoay chiều (Loại KDB 1 pha roto lồng sóc)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Loại động cơ: Động cơ xoay chiều 1 pha khởi động bằng tụ.
- Điện áp: 220V.
- Công suất: 0.37kW.
- Tốc độ: 1400 vòng/phút.
- Tần số: 50Hz.
- Đầu trục động cơ có gắn khớp nối có thể kết nối với encoder hoặc tải.
4. Module đào tạo động cơ xoay chiều (Loại KĐB 3 pha rôto lồng sóc 2 cấp tốc)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Loại động cơ: Động cơ không đồng bộ 3 pha rotor lồng sóc 2 cấp tốc độ.
- Công suất: 0,75KW.
- Điện áp định mức ∆/YY: 380VAC.
- Tốc độ định mức ∆/YY: 1400/2800 vòng/phút.
- Tần số: 50Hz.
5. Module đào tạo động cơ xoay chiều (Loại KĐB 3 pha rôto lồng sóc Y/D - 380/220V)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Loại động cơ: Roto lồng sóc
- Điện áp định mức: đấu Y là 380VAC/50Hz, đấu D là 220VAC/50Hz
- Tốc độ định mức: 1420v/p
- Chất liệu vỏ: Gang
- Công suất: 0.75Kw
6. Module đào tạo động cơ xoay chiều (Loại KĐB 3 pha rôto lồng sóc Y/D - 660/380V)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Loại động cơ: Động cơ không đồng bộ 3 pha rotor lồng sóc.
- Công suất: 0,75KW.
- Điện áp định mức ∆/Y: 380/660VAC.
- Tốc độ định mức: 1420 vòng/phút.
- Tần số: 50Hz.
7. Module đào tạo công tắc (hành trình)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Đầu ra: rơ le 1NO + 1NC
- Giới hạn tiếp điểm: 10A/250VAC
- Tần số hoạt động cơ khí: 120 lần/phút
- Tần số hoạt động điện: 20 lần/phút
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
8. Module đào tạo Contactor
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp cuộn hút: 220V/50Hz.
- Dòng điện định mức: 32A
- Loại tiếp điểm: Đồng.
- Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
9. Module đào tạo nút ấn
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Nút ấn liền đèn: 02 nút đỏ và xanh.
- Nút ấn không đèn: 02 nút đỏ và xanh.
- Điện áp định mức đèn báo: 220VAC/50Hz.
- Số tiếp điểm nút ấn: 01 tiếp điểm NO, 01 tiếp điểm NC.
- Định mức tiếp điểm: 240VAC/6A.
- Kiểu Nút ấn: Nút ấn nhả, tự phục hồi nhờ cơ cấu lò xo.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
10. Module đào tạo cuộn kháng khởi động động cơ
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Số nhánh: 03 nhánh cho 3 pha.
- Điện áp vào: 3 phase 380VAC, 50/60Hz
- Công suất động cơ khởi động: 0.75KW
11. Module đào tạo đèn báo
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- 03 đèn báo đỏ, vàng, xanh.
- 01 còi báo
- Điện áp định mức: 220VAC/50Hz.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
12. Module đào tạo điện trở hãm 3 nhánh
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Số nhánh: 03 nhánh.
- Điện trở: 55Ω.
- Công suất: 100W.
13. Module đào tạo máy biến áp
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Nguồn cấp 220VAC/50Hz
- Nguồn ra: 0 - 250VAC/50HZ
- Công suất: 1KVA
- Đồng hồ kim hiển thị áp: 0 - 300VAC
14. Module cầu chỉnh lưu cầu (1 pha)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Nguồn cấp đầu vào: 1 pha 0 ~ 250VAC/50Hz.
- Nguồn đầu ra: 0 ~ 225VDC.
- Dòng điện định mức: 5A.
- Bảo vệ quá tải, ngắn mạch bằng cầu chì.
15. Module đào tạo rơ le điện áp
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Chế độ bảo vệ: bảo vệ thấp áp, quá áp, thấp tần, quá tần, mất đối xứng, mất pha, thứ tự pha.
- Bảo vệ thấp áp và quá áp: Cài đặt 280 ~ 520VAC (L-L) hoặc 160 ~ 300VAC(L-N).
- Bảo vệ thấp tần và quá tần: Cài đặt 45 ~ 65Hz.
- Bảo vệ mất đối xứng pha: Cài đặt 5.0 ~ 99.9 %.
- Thời gian bật nguồn: Cài đặt 2.0 ~ 99.9s.
- Thời gian tác động: Cài đặt 0 ~ 99.9s.
- Thời gian dải trừ: Cài đặt 0 ~ 99.9s.
- Số tiếp điểm trên 1 rơ le: 02 tiếp điểm NO, 02 tiếp điểm NC
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
16. Module đào tạo rơ le dòng điện
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Chế độ bảo vệ: Bảo vệ quá dòng, mất pha, kẹt rotor.
- Nguồn cấp: 24 ~ 240VAC/DC.
- Dải cài đặt dòng điện: 0.5 ~ 6A.
- Cài đặt thời gian khởi động: 0.5 ~ 30s.
- Cài đặt thời gian tác động: 0.5 ~ 10s.
- Tiếp điểm relay: 3A/250V.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
17. Module đào tạo rơ le nhiệt
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Dải điều chỉnh dòng bảo vệ: 2.0-3.0A
- Chế độ reset: Tự động hoặc bằng tay.
- Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
18. Module đào tạo rơ le trung gian (220VAC)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp định mức cuộn hút: 220VAC/50Hz.
- Định mức tiếp điểm: 3A/250VAC hoặc 3A/30VDC.
- Số tiếp điểm trên 1 rơ le: 04 tiếp điểm NO, 04 tiếp điểm NC.
- Kiểu chị thị trạng thái đóng cắt: Đèn led.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
18. Module đào tạo rơ le thời gian
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp cuộn hút: 24-240VAC/DC
- Định mức tiếp điểm: 3A/250VAC
- Dải điều chỉnh thời gian:  0.01 ~ 10 s / 0.01 ~ 10 m / 0.01 ~ 10 h
- Cơ cấu điều chỉnh thời gian: Núm vặn.
- Số tiếp điểm đóng, mở chậm: 01 tiếp điểm NO, 01 tiếp điểm NC.
- Kiểu chị thị trạng thái đóng cắt: Đèn led.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
20. Module đào tạo đồng hồ đo điện áp xoay chiều (chỉ thị số)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Nguồn cấp: 220VAC/50Hz.
- Dải đo: 0 ~ 600VAC.
- Kiểu chỉ thị: Số (Led 7 thanh).
- LED Hiển thị màu đỏ có độ sáng cao.
- Dải hiển thị: -19999 ~ 29999.
- Cấp chính xác: ≤ ±0.1%
- Đầu ra: 0 ~ 10V
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
21. Module đào tạo đồng hồ đo dòng điện xoay chiều (chỉ thị số)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Nguồn cấp: 220VAC/50Hz.
- Dải đo: 0 ~ 10A AC.
- LED Hiển thị màu đỏ có độ sáng cao.
- Dải hiển thị: -19999 ~ 29999.
- cấp chính xác: ≤ ±0.1%
- Đầu ra: 0 ~ 10V
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
22. Module đào tạo chuyển mạch (chuyển mạch volt )
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Chuyển mạch có 7 vị trí: RS,ST,TR,RN,SN,TN,0.
- Tín hiệu vào: 3 pha- N
- Tín hiệu ra: V1, V2 sử dụng cho đồng hồ Volt
- Giới hạn tiếp điểm: 10A/220VAC.
- Góc chuyển chế độ: 45 độ
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối đế thiết bị: Chất liệu nhôm hợp kim đã được xử lý chống xước; kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
23. Module đào tạo chuyển mạch (chuyển mạch Ampere )
- Đặc tính kĩ thuật:
+ Chuyển mạch có 4 vị trí: 0,R,S,T
+ Tín hiệu vào: 3 pha- N
+ Tín hiệu ra: A1, A2 sử dụng cho đồng hồ Ampe
+ Giới hạn tiếp điểm: 10A/220VAC.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối đế thiết bị: Chất liệu nhôm hợp kim đã được xử lý chống xước; kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
24. Module đào tạo biến dòng
- Tỷ số biến dòng: 10/5A.
- Số đầu vào đo lường: 01 đầu
- Nguyên lý hoạt động: điện - từ trường
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối đế thiết bị: Chất liệu nhôm hợp kim đã được xử lý chống xước; kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
25. Module đào tạo lắp đặt nút ấn (nút dừng khẩn )
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại nút ấn: Nút dừng khẩn
- Màu sắc: Màu đỏ
- Tiếp điểm: 1NO, 1NC
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
26. Panel chuyên dụng cho lắp đặt điện
- Tấm panel được làm từ CT3 đột lỗ, sơn tĩnh điện.
-  Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt
- Ray nhôm profile có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick-fix) của module
27. Bộ phụ kiện thực hành
- Dây điện dùng cho đấu nối
- Đầu cốt
- Máng nhựa đi dây
- Ốc vít và clip nhựa
- Số lượng dây và cốt đủ cho thực hành
28. Bộ tài liệu kỹ thuật
- Tài liệu hướng dẫn sử dụng và các bài tập, bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn thực hành
29. Bàn thực hành điện công nghiệp
- Kích thước: 1493 x 760 x 1705mm(DxRxC).
- Tiêu chuẩn
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Mặt bàn:
   + Kích thước: 1493 x 760 x 25 mm (DxRxC).
   + Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
- Khung đỡ mặt bàn:
   + Kích thước: 1488 x 610 x 1705mm (DxRxC).
   + Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
- Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
   + Số tầng: 02 tầng.
   + Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
   + Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
30. Phần mềm Automation Studio
* Tính năng:
- Thiết kế và kĩ thuật hệ thống: AS cung cấp đa dạng các chức năng thiết kế và môi trường thân thiện với người dùng
+ Mô phỏng mạnh mẽ và thực tế
+ Các thành phần được mô phỏng đồ họa thực tế
+ Thư viện thiết bị lớn cho phép giảm thời gian thiết kế
+ Thông tin chi tiết hiển thị rõ ràng
+ Thiết bị đo mạnh mẽ có thể được gắn vào các thiết bị mô phỏng để khảo sát các thông số
+ Báo cáo và báo giá linh kiện
+ Tính toán kích thước các module
+ Tíết kiệm thời gian chuẩn bị sản xuất
+ Giao diện liên kết ERP, 3D CAD, PDM, LMS
+ Quản lý tiêu chuẩn
+ Tương tác với những người dùng khác
- Mô phỏng và chuẩn hóa hệ thống: Kỹ sư có thể khảo sát hoạt động thực tế của thiết kế và đưa ra các lỗ hổng trong thiết kế. Giúp chuẩn hóa hệ thống, tíết kiện thời gian tạo mẫu và tìm lỗi sớm trong quá trình thiết kế
+ Tính năng mô phỏng thực tế và mạnh mẽ với nhiều mầu sắc
+ Mô phỏng kích thước các thành phần một cách linh hoạt
+ Mô tả các hiện tượng vật lý, cơ học và hiệu năng.
+ Tính năng phân tích hệ thống đa dạng
* Các module:
- Thủy lực và khí nén: Cho phép rút ngắn thời gian phát triển sản phẩm và đáp ứng hầu hết các yêu cầu của người dùng
- Điện: Module cung cấp phương pháp mạnh mẽ và thân thiện với người dùng cho việc thiết kế hệ thống điện
- Điều khiển điện: Thư viện thiết bị điều khiển điện cơ sở của AS cung cấp các chức năng điều khiển nhanh gọn. Thư viện bao gồm cả về lĩnh vực thủy lực và khí nén
- Điện tử: Module điện tử chứa đầy đủ các thiết bị tiêu chuẩn bao gồm Inverter, cổng logic, flip-flop, mạch đếm, thanh ghi dịch, mạch so sánh, công tắc, LED, hiển thị 7 thanh, giải mã … Bao gồm hầu hết các thiết bị logic từ cơ sở tới phức tạp
- Sơ đồ điện: Tạo, hiển thị, văn bản và mô phỏng sơ đồ cho hệ thống truyền tải điện ở tất cả các mạng truyền tải điện từ hạ thế tới cao thế
- SFC Chart/Grafcet: Ngôn ngữ lập trình đồ họa cho lập trình điều khiển logic.
- PLC- lập trình logic: Thư viện lập trình logic sẵn có cho phép lập trình điều khiển với hầu hết ứng dụng.
- Sơ đô khối (Mô hình toán): Module này là môi trường đồ họa cho phép tạo mô hình thuật toán của các hoạt động cho tất cả công nghệ, thuật toán điều khiển và thành phần tùy chỉnh
- Kết nối OPC: AS có thể kết nối với thiết bị ngoại vi như thiết bị điều khiển, PLC, thiêt bị thủy lực, khí nén và các thiết bị điện.
- HMI và bảng điều khiển: Module cho phép khách hàng có cái nhìn tổng quan về hoạt động của hệ thống. Người dùng có thể tạo ra các tương tác người dùng, hoạt họa hoạt động của thiết bị và đào tạo phát triển, bảo trì và kiểm tra.
- Lựa chọn công suất và kích thước: Module cung cấp công cụ máy tính giúp người dùng xác định các thông số và đặc tính của thiết bị trong thiết kế cũng như kích thước của thiết bị
- Quản lý catalogue: Nhập, xuất dữ liệu catalogue và dữ liệu MRP cho phép người dùng tự lập catalogue và thông tin sản phẩm
- Đào tạo: Phần mềm đi kèm các bài giảng và bài thực hành cho mỗi lĩnh vực giúp đơn giản hóa việc chuẩn bị dạy và học
- Quản lý công việc: Module cho phép quản lý tương tác giữa các bộ phận, phần trong một dự án và kết nối các ứng dụng khác nhau.
