Bộ thực hành vi mạch số

Model: BE.A0006

- Xuất xứ: Việt Nam
- Chất lượng mới 100%
- Bảo hành theo tiêu chuẩn nhà sản xuất
I. Thông số chung
- Sản xuất theo Hệ thống Quản lý Chất lượng ISO 9001:2015
- Bộ thực hành được thiết kế thành các module rời, với cùng chuẩn kết nối. Việc này giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Kiểu hộp màu đen, chất liệu vỏ hộp nhôm, hai nắp hộp bằng nhựa đúc màu đen
- Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
- Chân cắm loại M2 tiêu chuẩn
II. Nội dung đào tạo:
- Làm quen, nhận dạng và xác định vị trí các linh kiện trong mạch.
- Hoạt động mạch tổng và cơ bản về bộ IC
- Chức năng Logic AND/NAND
- Chức năng Logic OR/NOR
- Các cổng OR và NOR riêng biệt
- Đáp ứng động của cổng Logic XOR/XNOR
- Hoạt động DC của một NOT và một OR
- Đặc tính chuyển đổi của một cổng Schmitt và một cổng LS TTL
- Flip-Flop loại D
- SET/RESET Flip-Flop
- Hoạt động của Flip-Flop JK tĩnh
- Hoạt động của Flip-Flop JK động
- Điều chỉnh đầu ra của một cổng 3 trạng thái
- Điều khiển góp và nguồn một cổng 3 trạng thái
- Mức độ trigger tĩnh của một TTL và CMOS
- Đặc tính chuyển đổi động của TTL và CMOS
- Điều khiển tĩnh một bus dữ liệu
- Điều khiển động một bus dữ liệu
- Tìm hiểu nguyên lý mạch và thực hành với mạch ghép kênh MULTIPLEXER, phân kênh DEMULTIPLEXER
- Tìm hiểu nguyên lý và thực hành với mạch BCD/DECIMAL, BCD PRIORITY
- Tìm hiểu nguyên lý và thực hành với các mạch chuyển đổi ADC/DAC
- Tìm hiểu nguyên lý và thực hành với mạch 7 SEGMENT DRIVER/DISPLAY
- Tìm hiểu nguyên lý và thực hành với mạch PARITY CHECKER
- Tìm hiểu nguyên lý và thực hành với mạch ASYNCHRONOUS RIPPLE COUNTER
- Tìm hiểu nguyên lý và tìm hiểu nguyên lý mạch ASYNCHRONOUS COUNTER
- Tìm hiểu nguyên lý và thực hành với thanh ghi dịch 4 BIT SHIFT REGISTER
- Tìm hiểu nguyên lý và thực hành với mạch cộng 4 BIT ADDER
- Tìm hiểu nguyên lý và thực hành với mạch so sánh 4 BIT COMPARATOR
- Tìm hiều về nguyên lý làm việc bộ chốt dữ liệu
- Tìm hiểu về nguyên lý làm việc bộ đếm Johnson với lối ra giải mã
- Tìm hiểu về nguyên lý làm việc bộ đếm đặt trước số đếm
- Cách cài đặt bộ đếm, cài đặt bộ đếm tiến, bộ đếm lùi
- Tìm hiều về nguyên lý làm việc bộ đếm đồng bộ hệ đếm 10
- Tìm hiểu về nguyên lý ghép bộ đếm
- Tìm hiểu về nguyên lý làm việc bộ giải mã 8 - 3
- Tìm hiểu về nguyên lý làm việc bộ giải mã 3 - 8
- Tìm hiểu về nguyên lý làm việc bộ phân kênh 1 - 8
- Tìm hiều về nguyên lý làm việc bộ hợp kênh 2 - 1
- Tìm hiểu về nguyên lý làm việc bộ giải mã 2-4
- Tìm hiểu về nguyên lý làm việc bộ phân kênh 2-4
- Tìm hiểu về nguyên lý làm việc bộ đếm Johnson
- Tìm hiểu về nguyên lý làm việc bộ đếm Johnson 4 bít
- Tìm hiểu nguyên lý và thực hành với mạch bộ nhớ ROM
- Tìm hiểu nguyên lý và thực hành với mạch bộ nhớ RAM
- Tìm hiểu nguyên lý và thực hành với mạch bộ nhớ EEPROM
- Tìm hiểu nguyên lý và thực hành với mạch bộ nhớ SRAM
III. Danh mục các module:
- 01 Module thí nghiệm cơ bản về mạch lôgic số 1
- 01 Module thí nghiệm cơ bản về mạch lôgic số 2
- 01 Module thí nghiệm cơ bản về mạch lôgic số 3
- 01 Module thí nghiệm cơ bản về mạch số 1, mạch 1
- 01 Module thí nghiệm cơ bản về mạch số 1, mạch 2
- 01 Module thí nghiệm cơ bản về mạch số 2
- 01 Module thí nghiệm cơ bản về kỹ thuật số 1
- 01 Module thí nghiệm cơ bản về kỹ thuật số 2
- 01 Module thí nghiệm cơ bản về kỹ thuật số 3
- 01 Kit chính thực hành điện tử cơ bản
IV. Thông số kỹ thuật chi tiết:
1. Module thí nghiệm cơ bản về mạch lôgic số 1
* Nội dung đào tạo
- Tìm hiểu nguyên lý và thực hành với mạch AND/NAND
- Tìm hiểu nguyên lý và thực hành với mạch OR/NOR
- Tìm hiểu nguyên lý và thực hành với mạch XOR/XNOR
- Tìm hiểu nguyên lý và thực hành với mạch OPEN COLLECTOR
* Thông số kỹ thuật
- Kích thước hộp: 173x169x25mm (DxRxC)
- Nguồn cấp +5VDC
- Chân đầu vào cấp xung
- Giắc cắm tín hiệu M2
- Đầu ra hiển thị Led
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử
2. Module thí nghiệm cơ bản về mạch lôgic số 2
* Nội dung đào tạo
- Tìm hiểu nguyên lý và thực hành với mạch JK FLIP-FLOP
- Tìm hiểu nguyên lý và thực hành với mạch D-TYPE FLIP-FLOP
- Tìm hiểu nguyên lý và thực hành với mạch SET/RESET FLIP-FLOP
- Tìm hiểu nguyên lý và thực hành với mạch T FLIP-FLOP FROM JK FLIP-FLOP
- Thực hành hoạt động của Flip-Flop JK tĩnh
- Thực hành hoạt động của Flip-Flop JK động
* Thông số kỹ thuật
- Kích thước hộp: 173x169x25mm (DxRxC)
- Nguồn cấp +5VDC
- Chân đầu vào cấp xung
- Giắc cắm tín hiệu M2
- Tín hiệu vào/ra hiển thị Led
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử
3. Module thí nghiệm cơ bản về mạch lôgic số 3
* Nội dung đào tạo
- Tìm hiểu nguyên lý và thực hành với mạch TRI-STATE OUTPUT
- Tìm hiểu nguyên lý và thực hành với mạch TTL/CMOS COMPARISON
- Tìm hiểu nguyên lý và thực hành với mạch DATA BUS CONTROL
- Thực hành mạch đọc/ghi dữ liệu
* Thông số kỹ thuật
- Kích thước hộp: 173x169x25mm (DxRxC)
- Nguồn cấp: +5VDC, 0V~15V
- Giắc cắm tín hiệu M2
- Đầu vào/ra hiển thị Led
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử
4. Module thí nghiệm cơ bản về mạch số 1, mạch 1
* Nội dung đào tạo
- Tìm hiểu nguyên lý và thực hành với mạch dồn kênh MULTIPLEXER/ phân kênh DEMULTIPLEXER
- Tìm hiểu nguyên lý và thực hành mạch BCD/DECIMAL, BCD PRIORITY
- Tìm hiểu nguyên lý và thực hành với mạch chuyển đổi ADC/DAC
* Thông số kỹ thuật
- Kích thước hộp: 173x169x25mm (DxRxC)
- Nguồn cấp: ±5VDC
- Giắc cắm tín hiệu M2
- Đầu ra hiển thị Led
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử
5. Module thí nghiệm cơ bản về mạch số 1, mạch 2
* Nội dung đào tạo
- Tìm hiểu nguyên lý và thực hành với mạch 7 SEGMENT DRIVER/DISPLAY
- Tìm hiểu nguyên lý và thực hành với mạch PARITY CHECKER
- Tìm hiểu nguyên lý và thực hành với mạch ASYNCHRONOUS RIPPLE COUNTER
- Tìm hiểu nguyên lý và thực hành với mạch ASYNCHRONOUS COUNTER
* Thông số kỹ thuật
- Kích thước hộp: 173x169x25mm (DxRxC)
- Nguồn cấp: 5VDC, 0V~ +15V
- Giắc cắm tín hiệu M2
- Đầu ra hiển thị Led
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử

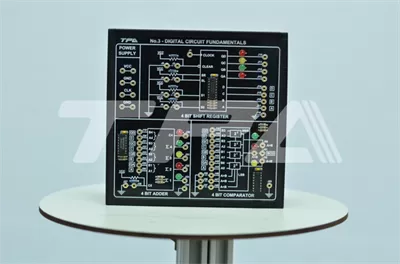

6. Module thí nghiệm cơ bản về mạch số 2
* Nội dung đào tạo
- Tìm hiểu nguyên lý và thực hành với thanh ghi dịch 4 BIT SHIFT REGISTER
- Tìm hiểu nguyên lý và thực hành với mạch cộng 4 BIT ADDER
- Tìm hiểu nguyên lý và thực hành với mạch so sánh 4 BIT COMPARATOR
* Thông số kỹ thuật
- Kích thước hộp: 173x169x25mm (DxRxC)
- Nguồn cấp: 5VDC
- Chân đầu vào cấp xung
- Giắc cắm tín hiệu M2
- Đầu ra hiển thị Led
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử
7. Module thí nghiệm cơ bản về kỹ thuật số 1
* Nội dung đào tạo
- Tìm hiều về nguyên lý làm việc bộ chốt dữ liệu
- Tìm hiểu về nguyên lý làm việc bộ đếm Johnson với lối ra giải mã
- Tìm hiểu về nguyên lý làm việc bộ đếm đặt trước số đếm
- Cách cài đặt bộ đếm, cài đặt bộ đếm tiến, bộ đếm lùi
- Cách ghép nối các bộ đếm và hiển thị dữ liệu đầu ra
* Thông số kỹ thuật
- Kích thước hộp: 173x169x25mm (DxRxC)
- Nguồn cấp: +5VDC
- Giắc cắm tín hiệu M2
- IC chốt dữ liệu:
+ Điện áp hoạt động: +5VDC
+ Số đầu vào dữ liệu: 08
+ Đầu vào chốt dữ liệu, đầu vào cho phép hoạt động
+ Số đầu ra dữ liệu: 08
- IC đếm Johnson với lối ra giải mã
+ Điện áp hoạt động: +5VDC
+ Số đầu vào xung clock: 02
+ Đầu vào chân reset
+ Số đầu ra giải mã: 10
- IC đếm đặt trước số đếm: 02
+ Lựa chọn đặt trước số đếm bằng các switch chuyển mạch
+ Kết nối từ module đến các switch chuyển mạch thông qua các giắc cắm M2
+ Số đầu vào xung clock: 02
+ Chức năng đếm tiến, đếm lùi
+ Dữ liệu đầu vào đặt trước số đếm: 4 bít
+ Chân đầu vào load dữ liệu
+ Đầu ra giải mã hệ đếm 10
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử
- 04 IC
8. Module thí nghiệm cơ bản về kỹ thuật số 2
* Nội dung đào tạo
- Tìm hiều về nguyên lý làm việc bộ đếm đồng bộ hệ đếm 10
- Tìm hiểu về nguyên lý ghép bộ đếm
- Tìm hiểu về nguyên lý làm việc bộ giải mã 8 - 3
- Tìm hiểu về nguyên lý làm việc bộ giải mã 3 - 8
- Tìm hiểu về nguyên lý làm việc bộ phân kênh 1 - 8
- Cách ghép nối các bộ đếm và hiển thị dữ liệu đầu ra
* Thông số kỹ thuật
- Kích thước hộp: 169x173x25mm (DxRxC)
- Nguồn cấp: +5VDC
- Giắc cắm tín hiệu M2
- IC đếm đồng bộ: 02
+ Điện áp hoạt động: +5VDC
+ Đầu vào xung clock
+ Đầu vào chọn bộ đếm tiến / bộ đếm lùi
+ Số đầu ra dữ liệu: 04
+ Bộ đếm 10 đồng bộ
+ Ghép nối bộ đếm
- IC giải mã 8 -3
+ Điện áp hoạt động: +5VDC
+ Đầu vào giải mã: 8 bít
+ Đầu vào chân cho phép hoạt động
+ Đầu ra giải mã: 3 bít nhị phân
- IC giải mã và phân kênh 3-8
+ Số đầu vào giải mã: 03
+ Giải mã 3 bít nhị phân
+ Số đầu ra giải mã: 08
+ Đầu ra giải mã mức tích cực thấp
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử
- 04 IC
9. Module thí nghiệm cơ bản về kỹ thuật số 3
* Nội dung đào tạo
- Tìm hiều về nguyên lý làm việc bộ hợp kênh 2 - 1
- Tìm hiểu về nguyên lý làm việc bộ giải mã 2-4
- Tìm hiểu về nguyên lý làm việc bộ phân kênh 2-4
- Tìm hiểu về nguyên lý làm việc bộ đếm Johnson
- Tìm hiểu về nguyên lý làm việc bộ đếm Johnson 4 bít
- Cách ghép nối các bộ đếm trigger D
* Thông số kỹ thuật
- Kích thước hộp: 169x173x25mm (DxRxC)
- Nguồn cấp: +5VDC
- Giắc cắm tín hiệu M2
- Bộ hợp kênh 2-1
+ Điện áp hoạt động: +5VDC
+ Đầu vào hợp kênh: 2
+ Chân đầu vào lựa chọn tín hiệu hợp kênh
+ Chân cho phép hoạt động
- Bộ giải mã 2-4
+ Đầu vào giải mã nhị phân 2 bit
+ Đầu vào cho phép hoạt động
- Bộ phân kênh 2-4
+ Đầu vào địa chỉ 2 bit nhị phân
+ Đầu vào dữ liệu
- Bộ đếm Johnson 4 bít
+ Đầu vào xung clock
+ Số Trigger D: 04
+ Đầu vào cho phép reset
+ Ghép nối các bộ đếm trigger D
+ Đầu ra đào và không đảo
* Danh mục vật tư chính:
- 01 hộp nhôm
- 02 nắp hộp nhựa
- 01 Mạch điện tử
- 02 IC hợp kênh, phân kênh, giải mã
- 02 IC trigger D
10. Kit chính thực hành điện tử cơ bản
- Xuất xứ: Việt Nam
- Chất lượng mới 100%
* Thông số kỹ thuật
- Kích thước hộp: 330 x 264 x 110 (RxDxC)
- Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
- Nguồn cấp đầu vào cho module: 220VAC/50Hz
- Khối nguồn đầu ra:
+ Nguồn điều chỉnh được: 0 ~ ± 15V/500mA điều chỉnh bằng biến trở
+ Nguồn cố định: ±5V/500mA, ±12V/500mA
- Đầu ra AC cố định: 12V/1A/50Hz
- Đầu ra AC cố định: 6V/1A/50Hz
- Khối phát xung
(A) Dải tần số
+ 10 Hz ~ 100 Hz
+ 100 Hz ~ 1 kHz
+ 1 kHz ~ 10 kHz
+ 10 kHz ~ 100 kHz
(B) Biên độ Sóng hình sin ra: 0 – 8 Vpp biến thiên
+ Sóng tam giác ra: 0 – 6 Vpp biến thiên
+ Sóng vuông ra: 0 – 8 Vpp biến thiên
+ Mức TTL: 0 - +5 V
- Khối chuyển mạch 8 bít dữ liệu
+ 8 công tắc logic, khi ở vị trí 1 đưa ra tín hiệu mức cao, ở vị trí 0 đưa ra tín hiệu mức thấp
- Khối nút ấn Px, Py tạo các xung ra X, X\, Y, Y\
- Khối biến trở:
+ Biến trở VR1 = 1K
+ Biến trở VR2 = 10K
- Khối hiển thị Led 7 thanh:
+ 2 led 7 thanh hiển thị số
+ 2 đầu vào mã BCD
- Khối hiển thị Led đơn 8 bit:
+ 8 đầu vào hiển thị Led đơn
+ Led sáng khi ở Mức HI, tắt khi ở Mức LO
- Có vị trí để đặt các module thí nghiệm mở rộng
* Đặc tính module:
- Module thiết kế sử dụng hộp nhựa tiêu chuẩn.
- Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
- Chân cắm loại M2 tiêu chuẩn
* Danh mục vật tư chính:
- 01 hộp nhựa module
- 01 ổ cắm nguồn
- 02 Máy biến áp
- 05 Mạch điện tử
- 02 biến trở có công tắc
- 04 biến trở nhiều vòng
- 02 chuyển mạch
- 08 công tắc logic
- 02 Led 7 thanh
- 08 Led đơn
- 02 nút ấn
- Giắc cắm M2

Price: Liên hệ

Bộ thực hành vi mạch số

Bộ thực hành vi mạch số

Bình luận

Sản phẩm liên quan

Sản phẩm bán chạy
