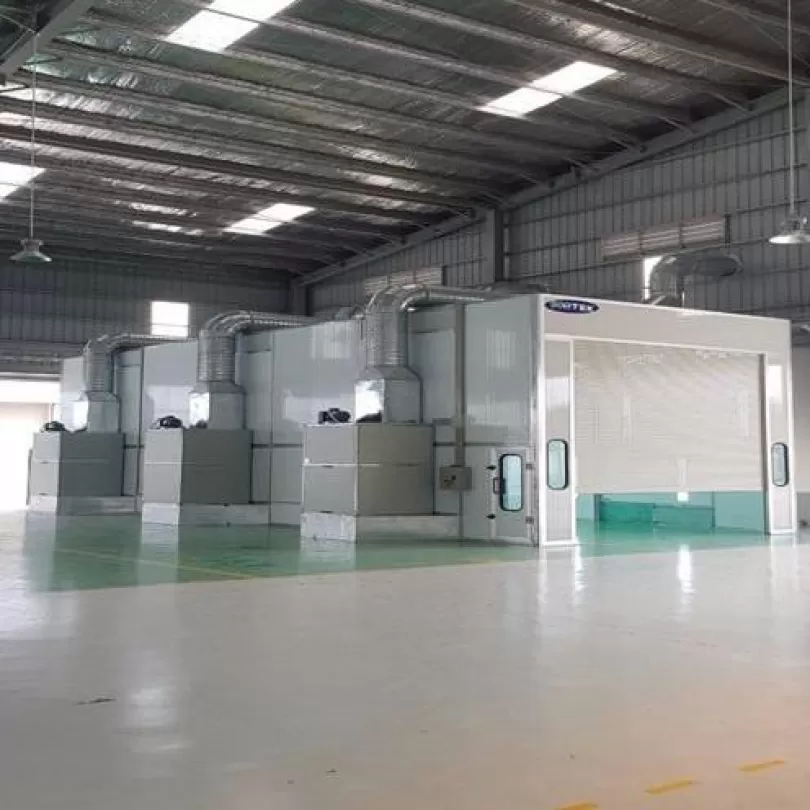

Phòng sơn sấy gốc nước + dầu (Dùng công nghệ thổi gió) đồng bộ chất lượng cao (kiểu hút âm sàn)

Đặc điểm:

- Khung cửa bằng nhôm tăng cứng tiêu chuẩn Italy

- Đồng hồ báo áp suất theo tiêu chuẩn châu Âu

- Mầu tiêu chuẩn: Cam hoặc xanh, trắng

- Tường dầy 50mm, sơn tĩnh điện, Vật liệu bông sợi thủy tinh chống cháy

- Kích thước trong lòng: DxRxC(m): 6.9x3,9 x2.9

- Kích thước cửa chính: RxC: 3.0x 2.7m

- Kích thước cửa phụ: R x C: 0.75 x 2.00m

- Hệ thống lắp ráp kiểu âm sàn 2 dãy song song

Bộ cấp khí:

- Động cơ điện Teco công suất mô tơ: 7,5 Kw

- Chạy bằng dây đai chống quá tải

- Lồng quạt hiệu NICOTRA/Đức

- Sản xuất tại Malaysia

- Bộ hút làm bằng thép hộp 50 x50 mạ kẽm

- Bộ điều khiển đóng mở cửa gió vô cấp

- Có bộ lọc bụi bằng sợi thủy tinh để bảo vệ quạt gió và mô tơ không bị bám bẩn bụi sơn.

- Lưu lượng gió ~ 24.000 m3/h

Bộ hút hút khí thải:

- Động cơ điện Teco công suất mô tơ: 7,5 Kw

- Chạy bằng dây đai chống quá tải

- Lồng quạt hiệu NICOTRA/Đức

- Sản xuất tại Malaysia

- Bộ hút làm bằng thép hộp 50 x50 mạ kẽm

- Bộ điều khiển đóng mở cửa gió vô cấp

- Có bộ lọc bụi bằng sợi thủy tinh để bảo vệ quạt gió và mô tơ không bị bám bẩn bụi sơn.

- Có thể trang bị thêm 9 ống lưới than hoạt tính khử bớt mùi (Option).

Hệ thống sấy điện và thổi khí cho sơn gốc nước:

- Bộ thổi khí được sử dụng để tăng tốc độ và tạo xoáy cho luồng khí nóng trên bề mặt vật sơn. Điều này sẽ làm cho dung môi trong sơn sẽ bay hơi nhanh hơn (đặc biệt là dung môi trong sơn gốc nước với đặc tính khó bay hơi hơn sơn gốc dầu)

- Hệ thống hệ thống thổi khí được bố trí dọc hai bên vách phòng khi kết hợp với hệ thống sấy của phòng sơn sẽ cho hiệu quả tối ưu.

- Hệ thống gia nhiệt bằng điện trở (gồm 4 module sấy):
 + Công suất: 6.3kW x 4 ~ 25kW
 + Nhiệt độ khí nóng tại bề mặt sấy hiệu dụng: 55-80°C

- Hệ thống thổi khí với 04 dàn chia và 4 quạt thổi: Công suất ~ 1kWx4 (4kW)

(Tốc độ khí trong chế độ sấy có thể đạt trung bình từ 2.5 ÷ 3 m/s với độ xoáy cao, tối ưu cho sấy sơn gốc nước)

- Ống chia gió dài 2.6m  cho mỗi module (04 module), được làm bằng thép sơn tĩnh điện.

- Đầu thổi gió bằng thép không gỉ gồm 9 chiếc cho mỗi dàn (tổng 36 đầu), có thể điều chỉnh đa hướng.

- Sử dụng bộ gia nhiệt bổ sung là tăng hiệu quả cho bộ thổi khí, giảm nhanh thời gian sấy Flash-off cho sơn gốc nước (chờ sấy để sơn lớp tiếp theo). Bộ gia nhiệt bổ sung cũng cho phép thực hiện chế độ tiền sấy (Pre-heat: Làm nóng khu vực cần sơn trên vỏ xe trước khi sơn để tăng chất lượng lớp sơn, đặc biệt là khi thời tiết lạnh) và chế độ sấy cuối - Bake-oven (sấy đông cứng và ổn định lớp sơn).

Hệ thống chiếu sang bằng đèn LED:

- Tiết kiệm được từ 50-60% lượng điện tiêu thụ

- Đèn trần tổng cộng 32 bóng, mỗi bên 16 bóng loại 1.2m

- Đèn sườn 2 dẫy, tổng 20 bóng, loại 1.2m thiết kế đứng

- Bảng điều khiển chương trình đặt nhiệt độ sấy và thời gian sấy.

Hệ thống lọc bụi:

- Lọc sơ cấp: Hiệu suất lọc trung bình: ~75% , Nhiệt độ làm việc Max 110°C, chống cháy CLASS F1 theo tiêu chuẩn DIN 53438, khả năng tích bụi ~276 gr/m2

- Bộ lọc sàn: Hiệu suất lọc tbinh: ~64% , Nhiệt độ làm việc Max 350°C, chống cháy CLASS F1 theo tiêu chuẩn DIN 53438, khả năng tích bụi ~3540 gr/m2

- Bộ lọc trần: Hiệu suất lọc: 96%, Nhiệt độ làm việc Max 120°C, chống cháy  CLASS F1 tiêu chuẩn Din 53438, Khả năng tích bụi 419 gr/m2

Sàn/đế:

- Bê tông bằng cốt nền xưởng theo bản vẽ tiêu chuẩn của nhà máy cấp, xe ra vào thuận tiện và vệ sinh đơn giản trong quá trình sử dụng

- Sàn mã kẽm nhúng, 2 dãy với bộ lọc bằng sợi thủy tinh, tháo lắp và vệ sinh dễ dàng.

Tủ điều khiển tự động:

- Cài đặt các chế độ hoạt động phòng sấy tự động

- Đèn ảnh báo chế độ sấy

- Đèn cảnh bảo và công tắc đèn dãy bên trái và bên phải

- Bộ đặt nhiệt sấy

- Công tắc ngắt khẩn cấp khi sự cố

- Công tắc chế độ sơn

- Công tắc chế độ sấy

- Bộ đồng hồ đếm thời gian hoạt động, để báo bảo dưỡng đúng định kỳ

- Cảm biến nhiệt & hệ thống điều khiển, tự động ngắt lò khi bộ cấp nhiệt, bộ trao trao đổi nhiệt hoặc quạt bị sự cố, gây nhiệt độ của bộ cấp nhiệt tăng quá mức an toàn

Những bộ phận theo tiêu chuẩn Châu Âu, mà phòng sơn Trung Quốc không có:

- Tấm tường làm bằng vật liệu cách âm cách nhiệt.

- Tôn tường và vật liệu dầy hơn khoảng 35%, độ ồn thấp, cứng vững hơn.

- Hệ thống đèn LED chất lượng cao

- Phía sau được trang bị 01 tủ đồ nghề

- Kích thước trong lòng dài hơn và cao hơn, thuận tiện cho sơn các xe 12 đến 16 chỗ.

- Động cơ truyền chuyển động bằng dây đai chống quá tải

- Cho phép nâng cấp lắp thêm bộ dập bụi bằng nước & xử lý mùi bằng than hoạt tính dễ dàng hơn

- Kích thước có thể thay đổi theo mặt bằng thực tế

- Lọc trần và lọc sàn là loại chống cháy  CLASS F1 tiêu chuẩn Din 53438

Lưu ý:

- Tiêu chuẩn ống khói: 01 thẳng + 01 cong (phát sinh tính thêm)
