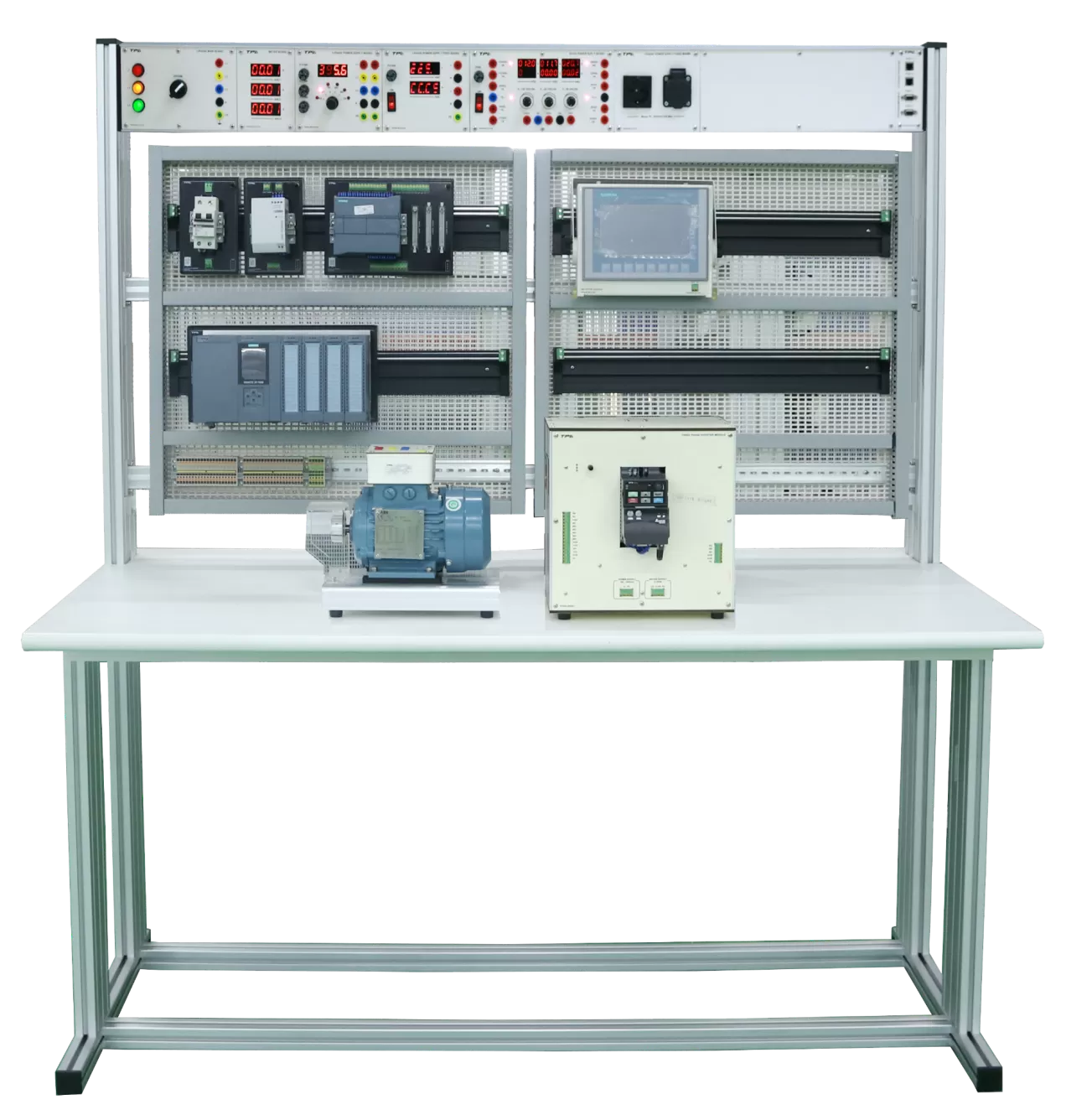

Mô hình truyền thông

I. Thông số kĩ thuật chung
- Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Các module trong bộ thực hành được sản xuất theo Hệ thống Quản lý Chất lượng ISO 9001:2015, Hệ thống Quản lý môi trường ISO 14001:2015 và có tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và IEC 60335-1 :2010.
- Thiết bị được lắp đặt trên đế chuyên dụng:
+ Chất liệu đế gá: Nhôm hợp kim, được xử lý chống xước bề mặt.
+ Kiểu gá lắp: Cơ cấu tự giữ cụm module lên panel thực hành, thuận tiện thao tác gá lắp.
- Mặt module: Chất liệu phủ chống xước, chống lóa, phù hợp cho đào tạo giảng dạy.
- Nắp bịt nhựa 2 đầu module: Nhựa đúc nguyên khối.
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Phần cứng đã được tích hợp sẵn mạch truyền thông không dây để có thể mở rộng thêm các tính năng sau:
 + Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
 + Kết nối mạng Ethernet, Wifi với máy tính
 + Giao tiếp OPC server - client
 + Khả năng kết nối: Lên tới 30 bộ thực hành
 + Tự động nhận diện phần cứng: Thông qua quét QRcode
 + Có khả năng kết nối với phần mềm Automation Studio để thực hành kéo thả, đấu nối và mô phỏng mạch điện
 + Có khả năng kết nối với phần mềm Automation Studio để tương tác thiết bị mô phỏng trên phần mềm với thiết bị phần cứng thực tế thông qua OPC
 + Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế có thể đồng bộ lên phần mềm.
 + Các giá trị đo đạc, vận hành trên phần mềm dưới dạng mô phỏng với điều kiện thí nghiệm.
 + Phân biệt thiết bị trên từng bàn thực hành khác nhau
II. Nội dung đào tạo
- Giúp học viên nắm được cấu trúc của mạng truyền thông Profinet
- Thực hành đấu mạch điện điều khiển
- Thực hành lập trình PLC S7-1500, S7-1200, ET200SP
- Thực hành cài đặt biến tần điều khiển động cơ
- Thực hành viết giao diện cho màn hình HMI
III. Danh mục các module:
- 01 Module đào tạo PLC S7 - 1500
- 01 Module đào tạo điều khiển phân tán (ET-200SP)
- 01 Module đào tạo màn hình giao diện Người - Máy (Profinet)
- 01 Module đào tạo biến tần
- 01 Module đào tạo động cơ xoay chiều
- 02 Module mô phỏng vào ra số
- 01 Module mô phỏng vào ra tương tự
- 01 Module nguồn một chiều
- 01 Module đào tạo Aptomat 1 pha
- 01 Module đào tạo lắp đặt nút ấn
- 01 Bộ phụ kiện thực hành
- 01 Bộ tài liệu kỹ thuật
- 02 Panel chuyên dụng cho lắp đặt điện
- 01 Phần mềm mô phỏng và tương tác
- 01 Bàn thực hành điện công nghiệp
IV. Thông số kỹ thuật
1. Module đào tạo PLC S7 - 1500
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Khối CPU
+ Loại PLC S7 - 1500, CPU 1512C-1 PN
+ Nguồn cấp 24 VDC
+ Đầu vào số: 32 đầu; 06 bộ đếm tốc độ cao
+ Đầu ra số: 32 đầu: 04 đầu ra tốc độ cao
+ Đầu vào tương tự: 05 đầu
+ Đầu ra tương tự: 02 đầu
+ Cổng Profinet: 01 cổng
- Thẻ nhớ 24M cho PLC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
2. Module đào tạo điều khiển phân tán (ET-200SP)
- Điện áp đầu vào: 24VDC
- Module điều khiển IM155-6PN HF
- 02 module mở rộng DI 8x24VDC HF
- 02 module mở rộng DQ 8x24VDC/0.5A HF
- Giao tiếp: Profinet
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
3. Module đào tạo màn hình giao diện Người - Máy (Profinet)
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Màn hình KTP700
- Loại màn hình: cảm ứng, 7” TFT, 65536 màu
- Độ phân giải màn hình: 800x480 pixel
- Cổng truyền thông: Profinet
- Khối đế thiết bị:
 + Chất liệu: Thép CT3 sơn tĩnh điện
 + Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
4. Module đào tạo biến tần
- Công suất biến tần: 0,75KW
- Điện áp đầu vào: 1P AC 200V~240V
- Tần số đầu vào: 50Hz - 60Hz
- Truyền thông profinet
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
5. Module đào tạo động cơ xoay chiều
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại động cơ: Roto lồng sóc
- Điện áp định mức: đấu Y là 380VAC/50Hz, đấu D là 220VAC/50Hz
- Tốc độ định mức: 1420v/p
- Chất liệu vỏ: Gang
- Công suất: 0.75Kw
- Chân đế bằng nhôm định hình chuyên dụng cho thí nghiệm
6. Module mô phỏng vào ra số
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Khối mô phỏng tín hiệu vào số:
 + Công tắc logic 3 trạng thái mô phỏng tín hiệu vào số (2 vị trí giữ) : 24 cái
 + Đèn báo trạng thái logic dạng Led:  24 đèn led
- Khối mô phỏng tín hiệu ra số:
 + Đèn báo trạng thái logic dạng Led:  16 đèn led
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
7. Module mô phỏng vào ra tương tự
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- 01 đầu tín hiệu áp điều chỉnh được: 0 ~ 10VDC
- 01 đầu tín hiệu dạng dòng điều chỉnh được : 0 ~ 20mADC
- Đồng hồ đo dòng: 01 cái loại chỉ thị số
- Đồng hồ đo áp: 01 cái loại chỉ số
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
8. Module nguồn một chiều
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Bộ nguồn 24 V/ 4.2A
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
9. Module đào tạo Aptomat 1 pha
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Nguồn cấp: 220VAC/50Hz.
- Aptomat 1 pha
- Số cực: 2 cực
- Dòng định mức: 16A
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
10. Module đào tạo lắp đặt nút ấn
- Nút ấn nhả, không đèn
- Số tiếp điểm: 1NO-1NC
- 02 nút ấn màu xanh
- 02 nút ấn màu đỏ
- Đạt chuẩn IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. Có khe cắm chờ sẵn cho mở rộng cho tính năng truyền thông không dây
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
11. Bộ phụ kiện thực hành
- 03 Dây cáp truyền thông mạng Profibus
- 08 Dây cáp Ethernet
- 01 Bộ tài liệu hướng dẫn thực hành
- Dây điện dùng cho đấu nối
- Đầu cốt
- Máng nhựa đi dây
15. Bộ tài liệu kỹ thuật
- Tài liệu hướng dẫn sử dụng và các bài tập, bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn thực hành
12. Panel chuyên dụng cho lắp đặt điện
- Dùng để gá lắp các thiết bị lên trên panel bằng các clip nhựa.
- Tấm panel được làm từ CT3 đột lỗ tiêu chuẩn, sơn tĩnh điện.
- Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt
- Ray profile nhôm có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick fix) của các module
13. Phần mềm mô phỏng và tương tác
a. Tính năng
 + Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
 + Kết nối mạng Ethernet, Wifi với máy tính
 + Giao tiếp OPC server - client
 + Thực hành kéo thả, đấu nối và mô phỏng mạch điện sử dụng phần mềm Automation Studio.
 + Tương tác thiết bị trên phần mềm Automation Studio với thiết bị phần cứng thực tế thông qua OPC
 + Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế được đồng bộ lên phần mềm.
 + Các giá trị đo đạc, vận hành trên phần mềm dưới dạng mô phỏng với điều kiện thí nghiệm.
b. Phần mềm Automation Studio
* Mô tả:
- Thiết kế và kĩ thuật hệ thống: AS cung cấp đa dạng các chức năng thiết kế và môi trường thân thiện với người dùng
+ Mô phỏng manh mẽ và thực tế
+ Các thành phần được Mô phỏng đồ họa thực tế
+ Thư viện thiết bị lớn cho phép giảm thời gian thiết kế
+ Thông tin chi tiết hiển thị rõ ràng
+ Thiết bị đo mạnh mẽ có thể được gắn vào Các thiết bị Mô phỏng để khảo sát Các Thông số
+ Báo cáo và Báo giá linh kiện
+ Tính toán kích thước Các module
+ Tích kiệm thời gian chuẩn bị sản xuất
+ Giao diện liên kết ERP, 3D CAD, PDM, LMS
+ Quản lý tiêu chuẩn
+ Tương tác với những người dùng khác
- Mô phỏng và chuẩn hóa hế thống: Kỹ sư có thể khảo sát  hoạt động thực tế của thiết kế và đưa ra các lỗ hổng trong thiết kế. Giúp chuẩn hóa hệ thống, tích kiện thời gian tạo mẫu và tìm lỗi sớm trong quá trình thiết kế
+ Tính năng Mô phỏng thực tế và mạnh mẽ với nhiều mầu sắc
+ Mô phỏng kích thước Các thành phần một cách linh hoạt
+ Mô tả Các hiện tượng vật lý, cơ học và hiệu năng.
+ Tính năng phân Tích hệ thống đa dạng
* Các Module:
- Thủy lực và khí nén: Cho phép rút ngắn thời gian phát triển sản phẩm và đáp ứng hâu hết các yêu cầu của người dùng
- Điện: Module cung cấp phương pháp mạnh mẽ và thân thiện với người dùng cho việc thiết kế hệ thống điện
- Điều khiển điện: Thư viện thiết bị điều khiển điện cơ sở của AS cung cấp các chức năng điều khiển nhanh gọn. Thư viện bao gồm cả về lĩnh vực thủy lực và khí nèn
- Điện tử: Module điện tử chứ đầy đủ các thiết bị tiêu chuẩn bao gồm Inverter, cổng logic, flip-flop, mạch đếm, thanh ghi dịch, mạch so sánh, công tác, LED, hiển thị 7 thanh, giải mã … Bao gồm hầu hết các thiết bị logic từ cơ sở tới phức tạp
- Sơ đô điện: Tạo, hiển thị, văn bản và mô phỏng sơ đồ cho hệ thống chuyền tải điện ở tất cả các mạng truyền tải điện từ hạ thế tới cao thế
- SFC Chart/Grafcet: Ngôn ngữ lập trình đồ họa cho lập trình điều khiển logic.
- PLC- lập trình logic: Thư viện lập trình logic sẵn có cho phép lập trinh điều khiển với hâu hết ứng dụng.
- Sơ đô khối (Mô hình toán): Module này là môi trường đồ họa cho phép tạo mô hình thuật toán của các hoạt động cho tất cả công nghệ, thuật toán điều khiển và thành phân tùy chỉnh
- Kết nối OPC: AS có thể kết nối với thiết bị ngoại vi như thiết bị điều khiển, PLC, thiêt bị thủy lực, khí nén và các thiết bị điện.
- HMI và bảng điều khiển: Module cho phép khách hàng có cái nhin tổng quan về hoạt động của hệ thống. Người dùng có thể tạo ra các tương tác người dung, hoạt họa hoạt động của thiết bị và đào tạo phát triển, bảo trì và kiểm tra.
- Lựa chọn công suất và kích thước: Module cung cấp công cụ máy tính giúp người dùng xác định các thông số và đặc tính của thiết bị trong thiết kế cũng như kích thước của thiết bị
- Quản lý catalogue: Nhập, xuất dữ liệu catalogue và dữ liệu MRP cho phép người dùng tự lập catalogue và thông tin sản phẩm
- Đào tạo: Phần mềm đi kèm các bài giảng và bài thực hành cho mỗi lĩnh vực giúp đơn giản hóa việcchuẩn bị giạy và học
- Quản lý công việc: Module cho phép quản lý tương tác giữa các bộ phận, phần trong một dự án và kết nối các ứng dụng khác nhau.
14. Bàn thực hành điện công nghiệp
* Thông số kỹ thuật
- Kích thước: 1493 x 760 x 1705mm(DxRxC).
- Sản xuất theo Hệ thống Quản lý Chất lượng ISO 9001:2015
- Mặt bàn:
   + Kích thước: 1493 x 760 x 25mm (DxRxC).
   + Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
- Khung đỡ mặt bàn:
   + Kích thước: 1488 x 610 x 1705mm (DxRxC).
   + Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
- Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
   + Số tầng: 02 tầng.
   + Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
   + Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
- Khung gá màn hình
  + Khung gá cho phép học viên có thể di chuyển màn hình để quan sát bài giảng trên bảng, thiết kế chuyên dụng cho các phòng học kết hợp giữa học lí thuyết trên lớp và thực hành
  + Chất liệu: Nhôm đúc
  + Số khớp nối 4 khớp nối
  + Tầm vươn tối đa: 445mm
  + Tải trọng tối đa: 12kg
- Khung gá CPU thiết bị lập trình
  + Dùng để cố định thiết bị lập trình,
  + Chất liệu sơn tĩnh điện, chống va đập
  + Tải trọng tối đa: 15kg
