Mô hình đèn giao thông

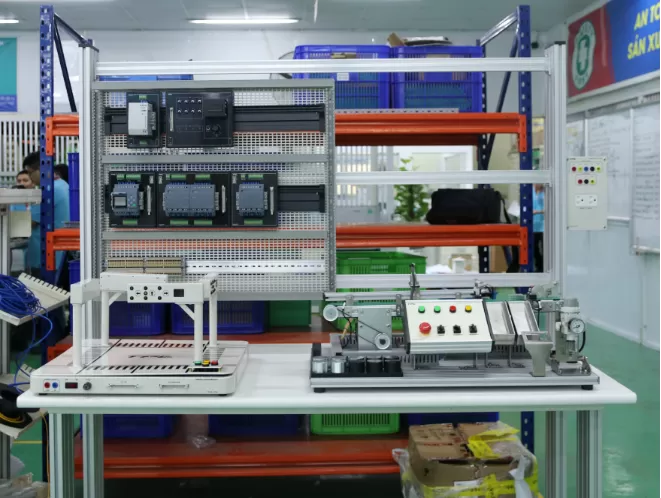

Mô hình đèn giao thông     TPAD.M04XX
- Xuất xứ: Việt Nam
I. Nội dung đào tạo
 - Đấu nối tủ điều điều khiển hệ thống đèn giao thông tại ngã tư
 - Lập trình PLC điều khiển đèn giao thông: đặt thời gian các hướng đi, các hướng ưu tiên, giờ cao điểm, thấp điểm ….
II. Danh mục các thiết bị
- 01 Mô hình điều khiển đèn giao thông
- 01 Module đào tạo PLC S7-300
- 01 Module mô phỏng vào ra số
- 01 Module nguồn một chiều
- 01 Panel chuyên dụng cho lắp đặt điện
- 01 Bàn thực hành điện công nghiệp
- 01 Bộ phụ kiện
III. Thông số kỹ thuật
1. Mô hình điều khiển đèn giao thông    .
- Tiêu chuẩn
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Mô hình thiết kế dạng desktop
- Khung mô hình bằng CT3 sơn tĩnh điện, có chân cao su chống trượt    .
- Mô phỏng lại hệ thống đèn giao thông tại ngã tư, các vạch chỉ đường được in trên mặt panel CT3 sơn tĩnh điện
- Các cột đèn làm bằng CT3 với các đèn tín hiệu sau:    .
 + Đèn tín hiệu chỉ thị đi thẳng: 04 đèn đỏ, 04 đèn xanh, 04 đèn vàng.
 + Đèn tín hiệu chỉ thị rẽ trái: 04 đèn đỏ, 04 đèn xanh.
 + Đèn tín hiệu chỉ thị rẽ phải: 04 đèn đỏ, 04 đèn xanh.
 + Bộ hiển thị thời gian chuyển trạng thái giữa các đèn:
      Gồm 4 màn hình hiển thị.
      Mỗi màn hình gồm 2 led 7 thanh.
      Khả năng hiển thị: 00 ~ 99.
- Các dữ liệu I/O sử dụng kết nối được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối
2. Module đào tạo PLC S7-300    .
- Tiêu chuẩn
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Loại CPU: 314C-2PN/DP
- Số đầu vào/ra số : 24DI / 16DO
- Số đầu vào/ra tương tự : 5AI / 2AO
- Bộ đếm tốc độ cao: 04 (60KHz)
- Cổng truyền thông :  01 cổng MPI/DP; 02 cổng Profinet
- Module mở rộng 16DI/16DO
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
3. Module mô phỏng vào ra số    .
- Tiêu chuẩn
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Khối đầu vào số:    .
 + Kiểu kết nối: connector dạng push-in thuận tiện đấu nối
 + Kiểu chỉ thị: led đơn phi 5 màu xanh
- Khối đầu ra số:    .
 + Kiểu kết nối: connector dạng push-in thuận tiện đấu nối
 + Kiểu chỉ thị: led đơn phi 5 màu vàng
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
4. Module nguồn một chiều    .
- Tiêu chuẩn
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
-  Điện áp đầu vào: 200-240VAC/50Hz
- Điện áp đầu ra: 24V/4.2A
- Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
- Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
     . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
   . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
    . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
5. Panel chuyên dụng cho lắp đặt điện    .
- Kích thước : 728x651x112 mm (DxRxC)
- Tấm panel được làm từ CT3 đột lỗ, sơn tĩnh điện.
-  Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt
- Ray nhôm profile có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick-fix) của module
6. Bàn thực hành điện công nghiệp    .
* Thông số kỹ thuật
- Kích thước: 1493 x 760 x 1705mm(DxRxC).
- Tiêu chuẩn
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Mặt bàn:
   + Kích thước: 1493 x 760 x 18mm (DxRxC).
   + Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
- Khung đỡ mặt bàn:
   + Kích thước: 1488 x 610 x 1705mm (DxRxC).
   + Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
- Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
   + Số tầng: 02 tầng.
   + Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
   + Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
7. Bộ phụ kiện    .
 - Dây điện đấu nối
 - Đầu cốt
Phần mềm thực hành mô phỏng và tương tác đèn giao thông    E6-M04XX
1. Tính năng    -
 + Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
 + Kết nối mạng Ethernet, Wifi với máy tính
 + Giao tiếp OPC server - client
 + Thực hành kéo thả, đấu nối và mô phỏng mạch điện sử dụng phần mềm.
 + Tương tác thiết bị trên phần mềm với thiết bị phần cứng thực tế thông qua OPC
 + Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế được đồng bộ lên phần mềm.
 + Các giá trị đo đạc, vận hành trên phần mềm dưới dạng mô phỏng với điều kiện thí nghiệm.
2. Phần mềm    -
 - Hệ thống đèn giao thông mô phỏng trên phần mềm dạng 2D phối màu
 - Đèn giao thông mô phỏng với các cơ cấu và tính năng tương tự như phần cứng
 - Các trạng thái đèn bật tắt được mô phỏng đồng bộ lên phần mềm
 - Tính năng nền tảng
  + Tập hợp đầy đủ các thư viện tương tác với nhau
  + Kéo và thả các đối tượng
  + Tạo danh mục thiết bị
  + Bộ công cụ phân tích dữ liệu phong phú
  + Mô phỏng động và thực tế với đầy đủ màu sắc
  + Khắc phục sự cố và chẩn đoán
  + Quay video
  + Lỗi linh kiện
  + Hệ thống ảo 2D / 3D
  + Bảng điều khiển
  + Thông tin hiển thị có thể cấu hình
  + Dụng cụ đo động
 - Mô phỏng mạnh mẽ trong các ngành:
  + Kỹ thuật điện (A.C & D.C.)
  + Thủy lực / Thủy lực tỷ lệ
  + Khí nén / Khí nén tỷ lệ
  + Điều khiển điện
  + PLC - Logic bậc thang
  + Biểu đồ chức năng tuần tự (SFC / GRAFCET)
  + Sơ đồ khối
  + Sơ đồ 1 sợi kỹ thuật điện
  + Điện tử số
  + Giao diện người máy 2D / 3D (HMI)
  + Bảng điều khiển
