Mô hình điện mặt trời

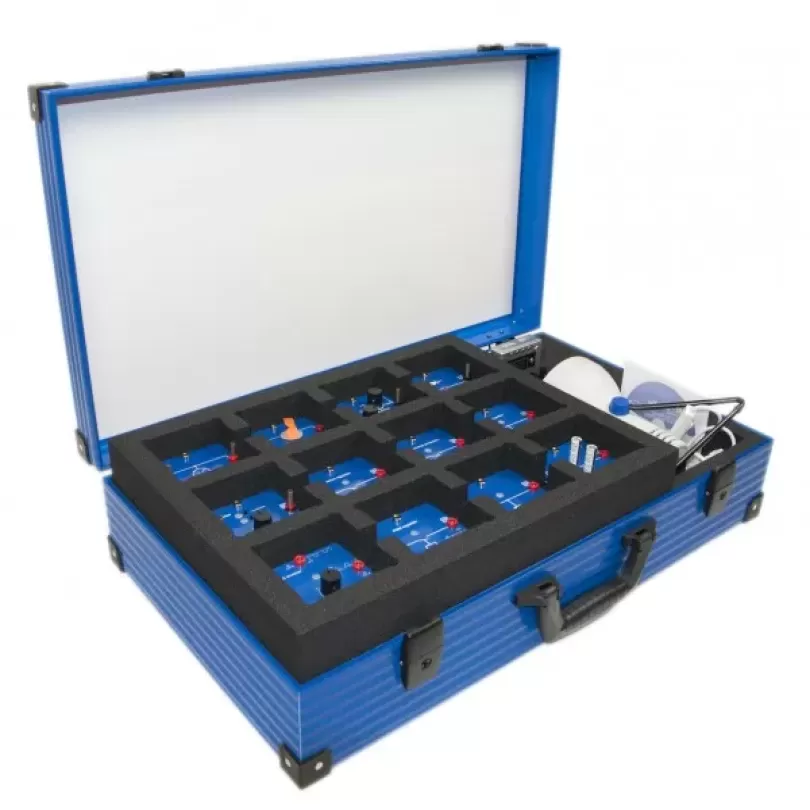

Mô hình điện mặt trời (Thí nghiệm nguyên lý quang năng lượng mặt trời)    1118
- Xuất xứ: Đức
I. Nội dung đào tạo:
- Thực hành về kỹ thuật điện:
+ Đo đạc dòng, thế và công suất (Định luật Ohm)
+ Kết nối nối tiết và song song các tải
- Thực hành cơ sở về quang điện
+ Kết nối nối tiếp và song song các tấm pin mặt trời
+ Công suất phụ thuộc và diện tích của tấm pin
+ Công suất phụ thuộc vào góc đặt
+ Công suất phụ thuộc vào mức chiếu sáng
+ Công suất phụ thuộc vào mức chiếu sáng dưới tải
+ Trở kháng nội tại phụ thuộc vào mức chiếu sáng
+ Hiện tượng bóng che trên tấm pin mặt trời
+ Đường đặc tính tối của pin mặt trời
+ Đường đặc tính  I-V, MPP và hệ số điền đầy của pin mặt trời
+ Sự phụ thuộc của đường đặc tính I-V vào mức chiếu sáng
+ Sự phụ thuộc của được đặc tính I-V vào nhiệt độ
+ Đường đặc chưng của module quang điện
+ Hệ số nhiệt của tấm pin mặt trời
- Thực hành về hệ thống quang điện
+ Các thiết bị trong hệ thống phân phối
+ Điều kiện hoạt động của hệ thống phân phối
+ Nguyên lý làm việc của điều chế chuỗi và shunt
+ So sánh điều chế chuỗi và PWM
+ Đặc chưng tải của điều chế PWM
+ Nguyên lý làm việc của thuật toán MPP
+ Đặc chưng của thuật toán MPP
+ Nguyên lý làm việc của việc bảo vệ xả
+ Nguyên lý làm việc của bộ Inverter
+ Xác định tiến trình thế đầu ra của bộ Inverter
II. Cung cấp các kĩ năng:
- Các thí nghiệm cung cấp các kiến thức vật lý cơ sở về hệ thống quang điện
- Các kiến thức về phân tích hệ thống quang điện cũng như việc thiết kế một hệ thống quang điện đầy đủ.
- Thiết bị được thiết kế với kích thước phòng thí nghiệm
II. Thông số kỹ thuật
* Module pin mặt trời 0.5V. 420 mA
- Tấm pin mặt trời Polycrytalline
- Thế hở mạch: 0.5V
- Dòng ngắn mạch 420 mA
- Công suất đỉnh: 0.2 Wp
- Tối ưu hóa cho ánh sáng yếu
- Kích thước tấm pin: 26x52 mm
* Module pin mặt trời 5,22V. 380 mA
- 9 tấm pin mặt trời Polycrytalline
- Thế hở mạch: 4,5 V
- Dòng ngắn mạch 820 mA
- Công suất đỉnh: 3,75 Wp
- Tối ưu hóa cho ánh sáng yếu
- Kích thước 3 tấm pin: 52x52 mm
* Bộ điều chế PWM
- Đầu vào: 2.5-5.5 V
- Đầu ra: Độ rộng xung phụ thuộc vào mức sạc của pin
- Kích thước: 85x85 mm
* Bộ điều chế MPPT
- Đầu vào: 2.5-5 V
- Đầu ra: 2,5-5 V, thay đổi cho công suất đầu ra lớn nhất
- Kích thước: 85x85 mm
* Bộ điều chế DC/AC
- Đầu vào: 2.5-5 V
- Đầu ra: 4,5 V, tần số: 0,5-15 HZ
- Kích thước: 85x85 mm
* Mạch truyền tải điện
- Mạch chính với 4 vị trí lắp đặt thiết bị
- Có khả năng kết nối các thiết bị song song hoặc nối tiếp
- Thay đổi kiểu kết nối từ song song sang nối tiếp hoặc ngược lại bằng núm xoay
- Đi kèm 12 vị trí giắc 4 mm để kết nối với thiết bị đo
* Module đèn Led
- Gồm các đèn Led siêu sáng mô phỏng tải
- Đầu vào: 3 - 5,5 V
- Kích thước: 85x85 mm

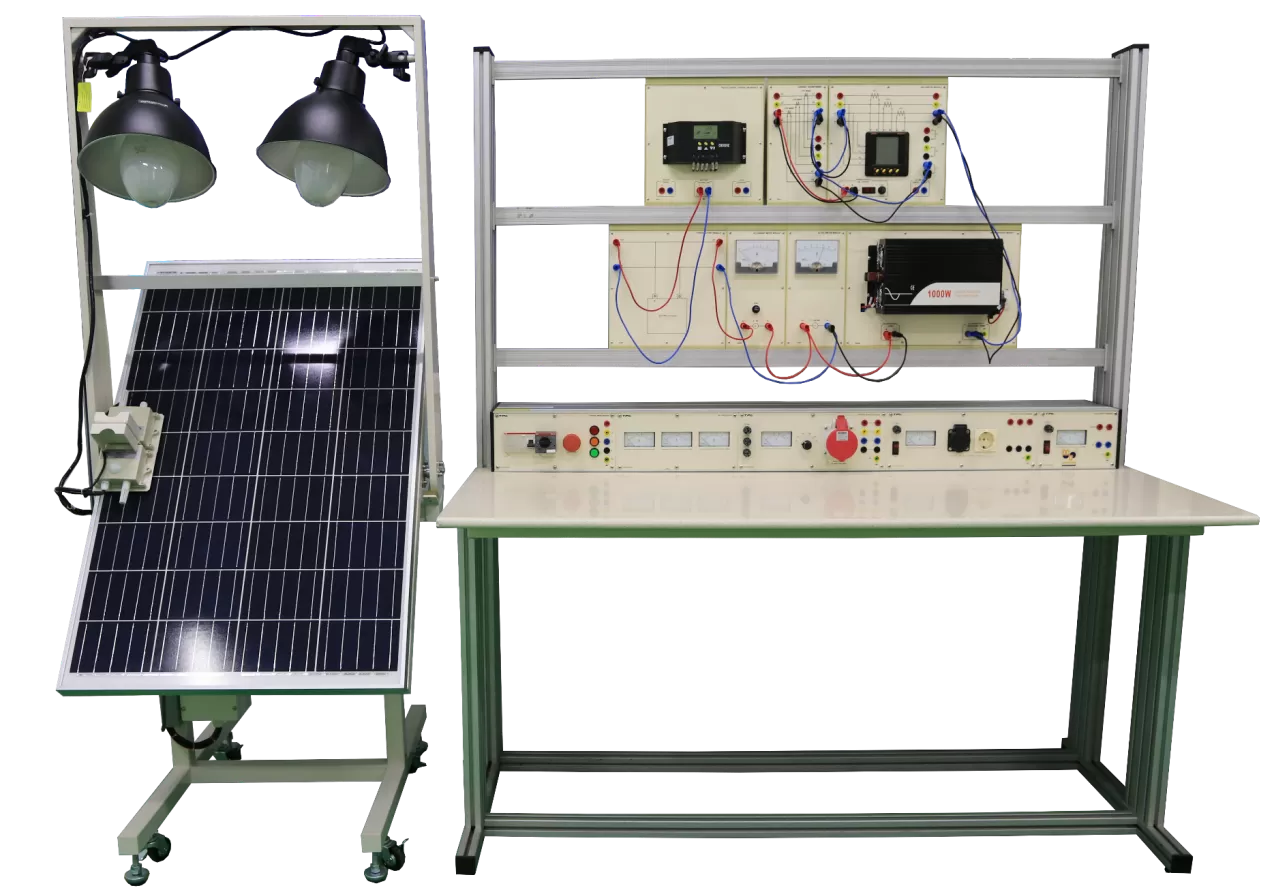

Mô hình điện mặt trời (Thực hành hệ thống năng lượng mặt trời trong thực tế)    RE.A0001-B
I. Thông số chung
- Thiết bị mới 100%
- Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Chất liệu hộp module: Nhựa PVC
- Bề mặt module được phủ Melamin chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện.
- Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
- Trên mặt panel đã tích hợp các jack cắm 4mm chống giật
II. Nội dung đào tạo:
- Tìm hiểu về nguyên lý cấu tạo của panel năng lượng mặt trời, các chủng loại hiện có trên thị trường.
- Tìm hiểu về cách thức lắp đặt, hướng lắp đặt, tính toán công suất panel năng lượng.
- Thực hành lập trình điều khiển hệ pin mặt trời tự động thay đổi góc quay theo hướng ánh sáng.
- Thực hành đấu nối và vận hành mạch năng lượng mặt trời không hòa lưới (Offline)
- Thực hành đấu nối và vận hành mạch năng lượng mặt trời hòa lưới (Online)
- Thực hành lắp mạch chuyển nguồn năng lượng mặt trời cho ngôi nhà khi xảy ra sự cố điện lưới (lưới điện offline)
- Thực hành kết nối hệ thống nguồn điện năng lượng mặt trời với mạng điện của ngôi nhà.
- Thực hành tìm lỗi và sửa chữa những hư hỏng thường gặp.
- Thực hành bảo dưỡng định kì thiết bị.
III. Thông số kỹ thuật chi tiết:
1. Module đào tạo pin mặt trời    -
- Công suất pin: 250W
- Khung đỡ được làm từ thép hàn, sơn tĩnh điện màu trắng đảm bảo thẩm mỹ và độ bền
- 04 Bánh xe có khóa thuận tiện cho việc di chuyển
- Tích hợp cảm biến phát hiện hướng sáng
- 01 Động cơ điều khiển góc quay
- 02 Cảm biến hành trình
- 02 Ổ bi quay
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
2. Module điều khiển pin năng lượng mặt trời    -
- Mục đích sử dụng:
+ Điều khiển động cơ module đào tạo pin mặt trời.
+ module trung gian tín hiệu giữa module PLC và module đào tạo pin mặt trời.
- Driver :
    Điện áp cung cấp: 24V
    Điện áp cho chân tín hiệu: 24V
3. Module đào tạo mô phỏng ánh sáng mặt trời    -
- Mục đích sử dụng: Mô phỏng ánh sáng mặt trời trong các thực hành, thí nghiệm về ánh sáng mặt trời
- Đặc tính kĩ thuật:
+ Nguồn cấp: 220VAC/ 50Hz
+ Công suất: 02 x 500W/đèn
+ Có thể điều chỉnh góc chiếu sáng của đèn mô phỏng
+ Đèn tích hợp đui và chóa đèn
+ 04 Bánh xe có khóa thuận tiện cho việc di chuyển
+ Khung gá thép hộp sơn tĩnh điện
+ Đi kèm box cấp nguồn, bộ điều chỉnh ánh sáng đèn
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
4. Module đào tạo mạch xử lý tín hiệu, điều khiển hệ thống    -
- Nguồn cấp: 20.4 - 28.8VDC
- Số đầu vào số: 14DI
- Số đầu ra số: 10DO
- Kiểu đầu vào ra số: Transistor
- Số đầu vào tương tự : 2AI, dải điện áp 0-10V
- Bộ nhớ: 100 kbyte
- Cổng giao tiếp: Profinet
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
5. Module đào tạo sạc năng lượng mặt trời    -
- Mục đích sử dụng: Sạc điện cho Ác quy dự phòng
- Đặc tính kĩ thuật:
+ Dòng điện định mức: 20 A
+ Điện áp định mức: 12 V/ 24V tự động
6. Module đào tạo nghịch lưu hòa lưới    -
- Mục đích sử dụng: Chuyển đổi điện áp DC sang AC 220V có chức năng hòa lưới
- Đặc tính kĩ thuật:
- Công suất: 500W
- Điện áp đầu vào: 24VDC
- Điện áp đầu ra: 220VAC ±10%
- Tần số đầu ra: 50Hz ±5%
7. Module đào tạo nghịch lưu không hòa lưới    -
- Mục đích sử dụng: Chuyển đổi điện áp DC sang AC 220V
- Công suất: 500W
- Điện áp đầu vào: 24VDC
- Điện áp đầu ra: 220VAC ±10%
- Tần số đầu ra: 50Hz ±5%
8. Module đào tạo aptomat    -
- Nguồn cấp: 220VAC/50Hz.
- Aptomat 1 pha
- Số cực: 2 cực
- Dòng định mức: 16A
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
9. Module đào tạo acquy    -
- Mục đích sử dụng: Ắc quy để cấp nguồn dự phòng với điện áp 12VDC, lưu lượng 12Ah
- Đặc tính kĩ thuật:
+ Điện áp: 12V
+ Dung lượng: 12Ah
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
10. Module nguồn một chiều    -
- Thông số kỹ thuật:
  + Điện áp đầu vào: 200-240VAC/50Hz
  + Điện áp đầu ra: 24V/10A
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
11. Module đào tạo đồng hồ đo điện áp một chiều    -
- Mục đích sử dụng: đo điện áp một chiều 0-300VDC
- Đặc tính kĩ thuật:
+ Nguồn cấp: 100-240VAC, 50/60Hz.
+ Dải điện áp đo: 0-300VDC.
+ Kiểu chỉ thị: Số (Led 7 thanh).
+ Led hiển thị màu đỏ có độ sáng cao
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
12. Module đào tạo đồng hồ đo dòng điện một chiều    -
- Đặc tính kĩ thuật:
+ Nguồn cấp: 220VAC, 50Hz.
+ Dải điện áp đo: 0-10ADC.
+ Kiểu chỉ thị: Số (Led 7 thanh).
+ Led hiển thị màu đỏ có độ sáng cao
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
13. Module đào tạo công tơ một pha (Công tơ điện 2 chiều)    -
- Mục đích sử dụng: Đo năng lượng điện theo 2 chiều giao và nhận
- Đặc tính kĩ thuật:
+ Nguồn cấp: nguồn xoay chiều
+ Điện áp danh định: 220V; 230V
+ Dòng điện cơ sở Ib: 5(80)A
+ Hằng số công tơ : 1000 xung/kWh
+ Dải điện áp làm việc: 0.8 Un ÷ 1.2 Un
+ Tần số: 50Hz (± 2.5 Hz)
+ Cổng truyền thông RS 485
14. Module mô phỏng tấm pin mặt trời    -
- Điện áp vào: Xoay chiều 1 pha 220VAC, 50/60Hz.
- Điện áp ra một chiều:
+ Dải đầu ra: 0 ~ 233VDC.
+ Dòng định mức 5A.
+ Đồng hồ hiển thị dòng điện 0-10ADC
+ Đồng hồ hiển thị điện áp: 0-300VDC
- bảo vệ ngắn mạch và quá tải
15. Module đào tạo đồng hồ đo đa năng    -
- Mục đích sử dụng:
+ Module sử dụng đo điện áp, dòng điện, công suất 3 pha bằng đồng hồ đa năng hiển thị số.
- Đặc tính kĩ thuật:
+ Chức năng Đo điện áp, dòng điện, tần Số, Công suất tác dụng, Công suất phản kháng …
+ Nguồn cấp: 90 ~ 270VAC, 50/60Hz.
+ Dải điện áp đầu vào: 19V ~ 519VAC ( L - L), 11V ~ 300VAC ( L - N).
+ Dòng điện định mức: 5A.
+ Tần số : 45Hz ~ 65Hz.
+ Kiểu chỉ thị: LCD 4 hàng x 4 số và 8 số hiển thị công suất (hàng số 5).
+ Cấp chính xác: cấp 1.
+ Chuẩn truyền thông Modbus RTU RS485.
+ bảo vệ ngắn mạch, quá tải.
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
16. Module đào tạo biến dòng    -
- Mục đích sử dụng:
+ Sử dụng thực hành đo dòng điện 1 pha.
- Đặc tính kĩ thuật:
+ Nguồn cấp: điện áp 1 pha
+ Tỷ số biến dòng: 10/5A.
+ Số đầu vào đo lường: 01 đầu
- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
+ Nguyên lý hoạt động: điện - từ trường
17. Module đào tạo bóng đèn sợi đốt    -
- Mục đích sử dụng: module sử dụng làm tải điện trở, thực hành mạch Đèn chiếu sáng
- Đặc tính kĩ thuật:
+ Nguồn cấp: 220VAC/50Hz
+ Bóng đèn sợi đốt: 220 VAC/100W
+ Công tắc logic bật/tắt bóng đèn: 15A
+ Bảo vệ quá dòng bằng cầu chì
18. Bộ phụ kiện    -
- Dây nối an toàn 4mm
 Dây cáp nguồn
19. Tài liệu hướng dẫn    -
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn chi tiết các bài thực hành
20. Bàn thực hành điện công nghiệp    -
- Kích thước: 1493 x 760 x 1705mm(DxRxC).
- Tiêu chuẩn
   + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Mặt bàn:
   + Kích thước: 1493 x 760 x 18mm (DxRxC).
   + Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
- Khung đỡ mặt bàn:
   + Kích thước: 1488 x 610 x 1705mm (DxRxC).
   + Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
- Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
   + Số tầng: 02 tầng.
   + Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
   + Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
